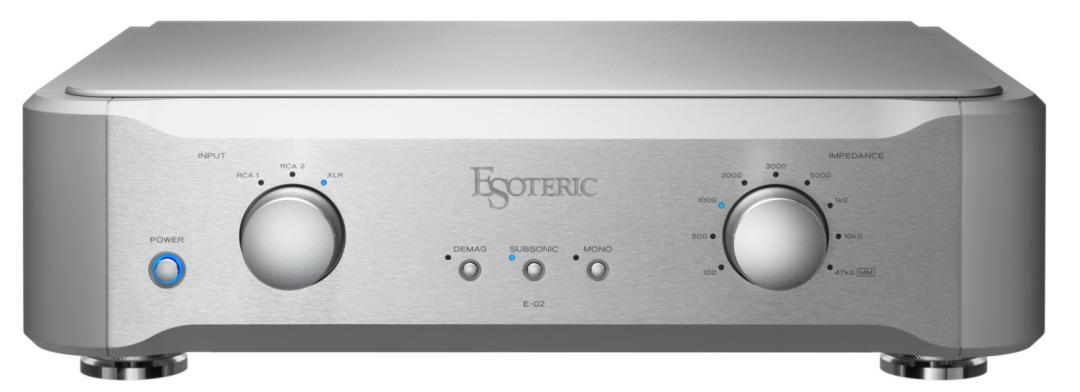

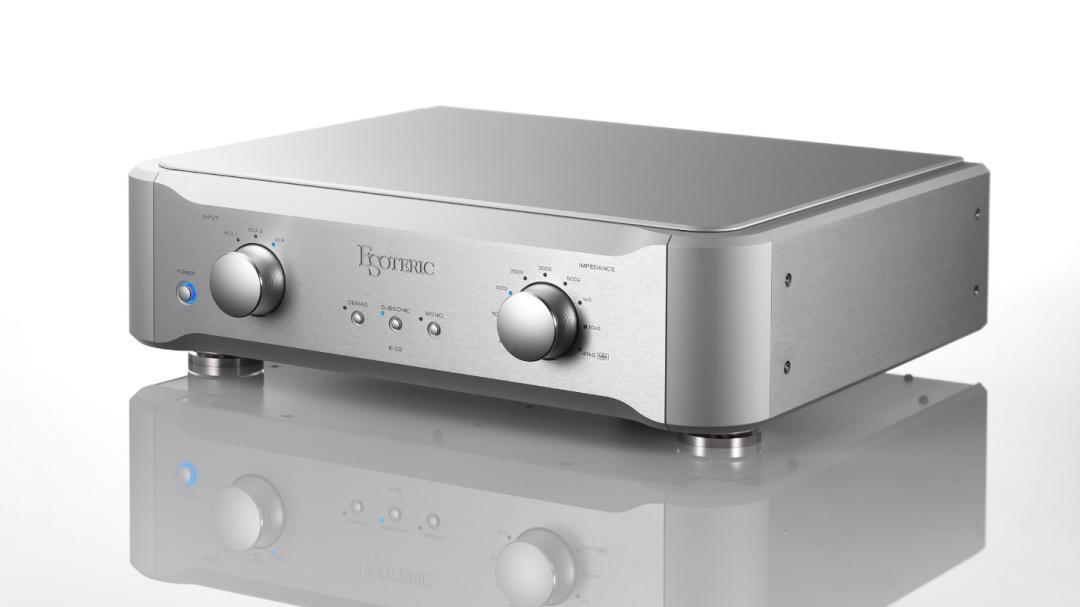

全平衡電路設計,Esoteric E-02唱頭放大器

Esoteric E-02表達聲音的表情、共奏的美、藝術家的熱情、演奏廳的氛圍、觀眾的熱烈,以現代尖端技術將原創大師們所捕捉到的一切音樂資訊加以重現的音響理念。

把唱針靜靜放在一張珍貴的唱片上,閉上眼睛。然後迎接感動的瞬間。全平衡唱頭放大器E-02更繼承了它的哲學,實現了MC唱頭的全線路平衡傳送和放大。現在你可以為珍藏的唱片注入新生命。

全平衡電路設計

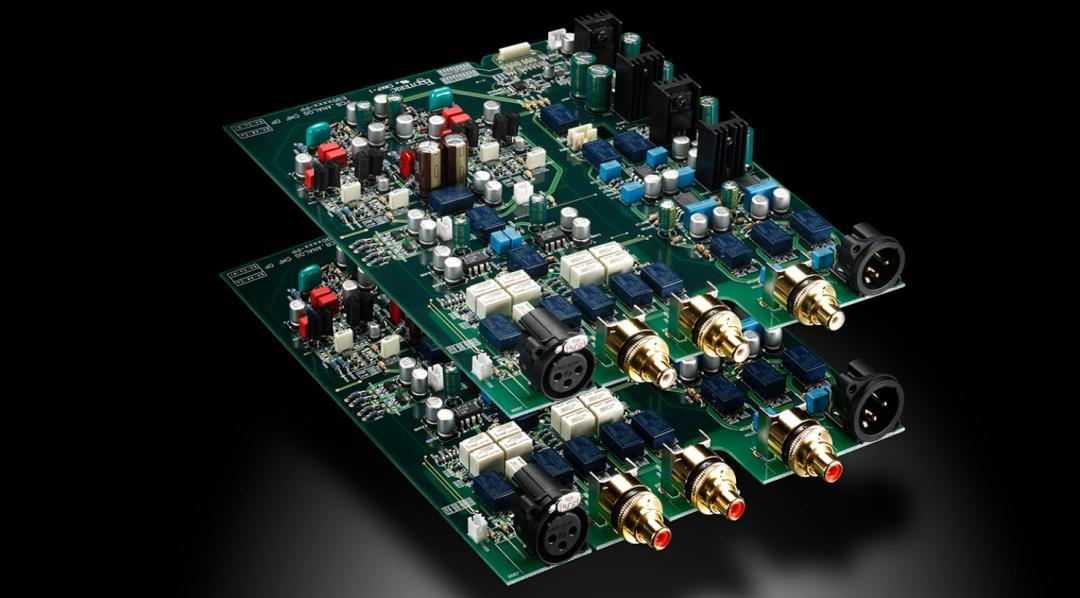

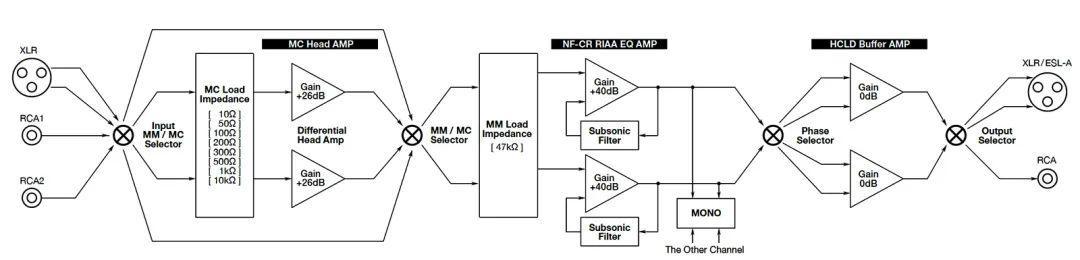

對於唱頭放大器其訊號電平在放大後非常之低的情況而言,抗噪能力強、低阻抗,又能強力傳送、放大訊號的全平衡電路,可說是理想的電路設計。E-02從連接唱臂的輸入開始,經由MC放大線路、RIAA等化線路,到最末端的功率放大為止,全部都是採用全平衡架構的設計。所以在使用MC唱頭時,能於全線路完成平衡傳送的純凈放大系統。

縱貫Esoteric思維的雙單聲道設計

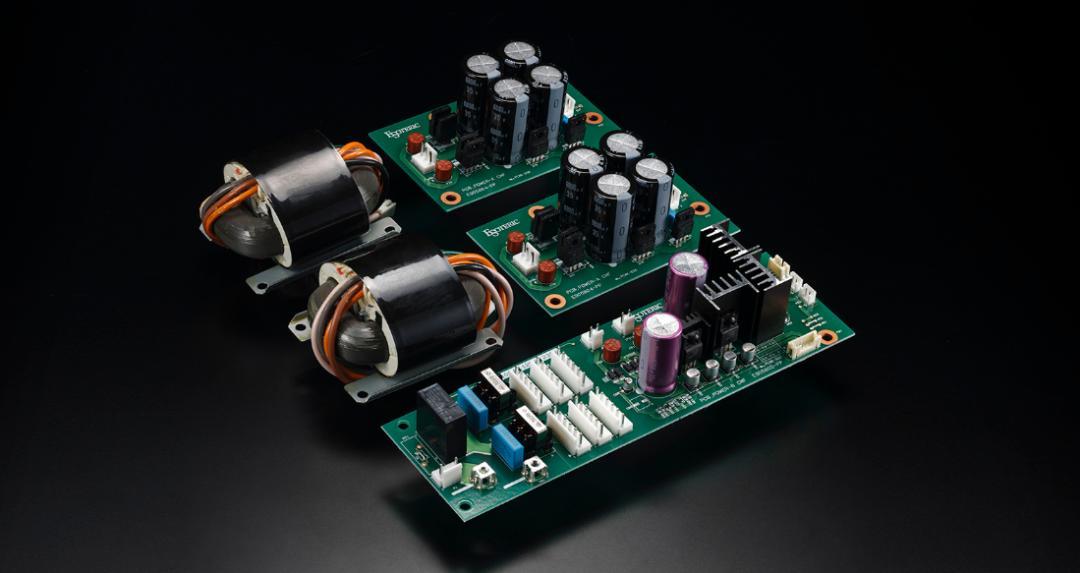

電源變壓器、電源電路、放大電路等等貫徹左右聲道分別使用相同的組件來達成雙單聲道設計。左右聲道獨立的優異聲道分離度以及游刃有餘能產生豐富分量的電源供應能力,都是高音質重播的堅實依靠。

支援「ES-LINK Analog」電流傳輸
在一般的輸出(XLR、RCA)之外,也支持ESOTERIC「ES-LINK Analog」傳輸方式。活用HCLD電路高速、強大的特性來傳輸電流,這種方式能發揮潛力。

獨家的電流傳送強化型緩衝電路Esoteric A-HCLD*
內建來自Esoteric Grandioso前級之技術的高音質緩衝放大器,電流輸出能力高,採用的高性能元素具有迴轉率達到2,000V /μs的驚人高速。這個緩衝電路裝載於聲道處的二個電路上,在XLR輸出的時候為差動,而RCA輸出的時候則是並排驅動。將瞬間的電流供應能力最大化,可以讓重播出來的音樂動態達到真實程度。
*HCLD=High Current Line Driver

講究純淨訊號放大的MC放大線路、RIAA等化線路
對於講究微小訊號之純度的MC放大線路,採用全平衡的新設計,而NF-CR型的全平衡RIAA等化線路則是確立了±0.2dB的優異RIAA特性與降低負回授量的兩個優點。針對高電壓驅動的電路,確保容許範圍(headroom),讓音樂的表情從動態的魄力到纖細的氛圍都能鮮明地重現。

可切換包含XLR平衡輸入在內的三組系統

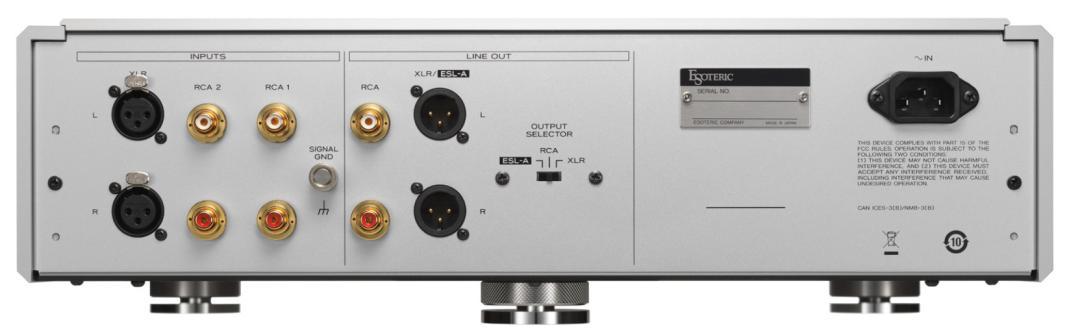

輸入部分有一組XLR(MC唱頭專用)與二組RCA,總共可以使用三組系統。RCA也是從輸入端開始就全程採用抗噪能力強的平衡方式傳送。負載阻抗與濾波開關等的各種設定,可以記憶在輸入系統上,並由前方面板的大型旋鈕即時切換。

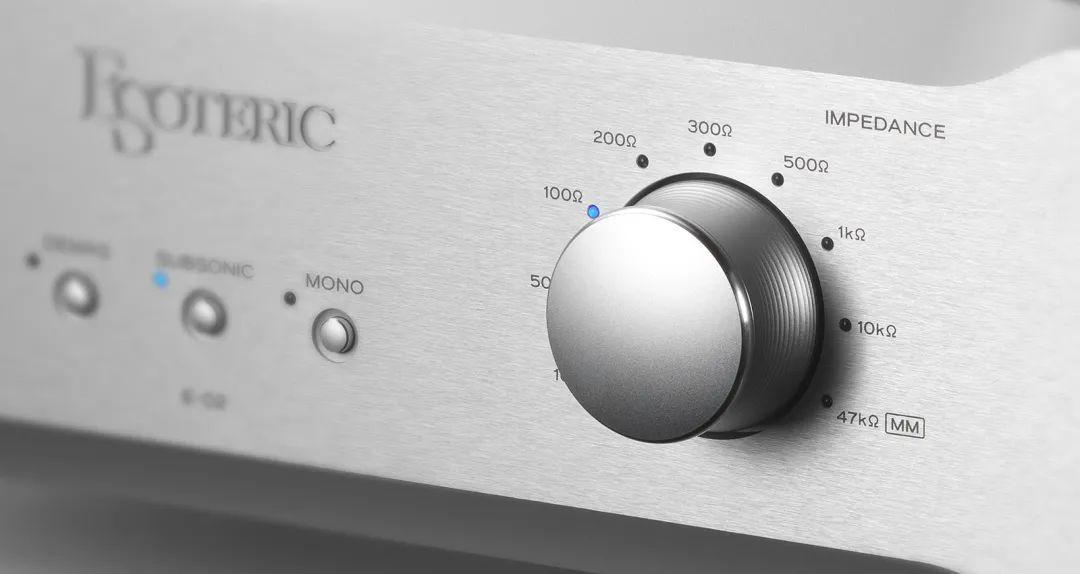

負載阻抗的切換功能可以把唱頭真正的價值發揮到極限唱頭的負載阻抗有9段(MC:10Ω、50Ω、100Ω、200Ω、300Ω、500Ω、1kΩ、10kΩ、MM:47kΩ)可切換,能讓每個唱頭都展現出最佳表現。


各種控制功能
內建簡易的消磁功能,打開「DEMAG」後,唱片只需重播大約30秒,就能對MC唱頭和電壓升高的變壓器進行磁化鐵心的消磁,藉此恢複本來的音質。其他還有低音濾波(17Hz -6dB/octave),能夠消除因為唱片彎曲而產生的低頻,以及方便播放單聲道唱片的MONO切換和輸出端的切換(XLR、RCA、ES-LINK Analog)。

高剛性的機箱結構
訊號的電平在唱頭放大器放大時會非常的低,所以對於振動非常敏感。因此,機箱結構也經過特別考量,澈底進行抑振。每個零件配置都講究,固定各電路板的機箱底板採用分隔結構,抑制相互干擾。而且高剛性又厚重的鋁合金機箱還採用ESOTERIC獨家的Pin Point Foot腳座(專利第4075477號),降低來自外在的振動影響。

採用高品質的元件

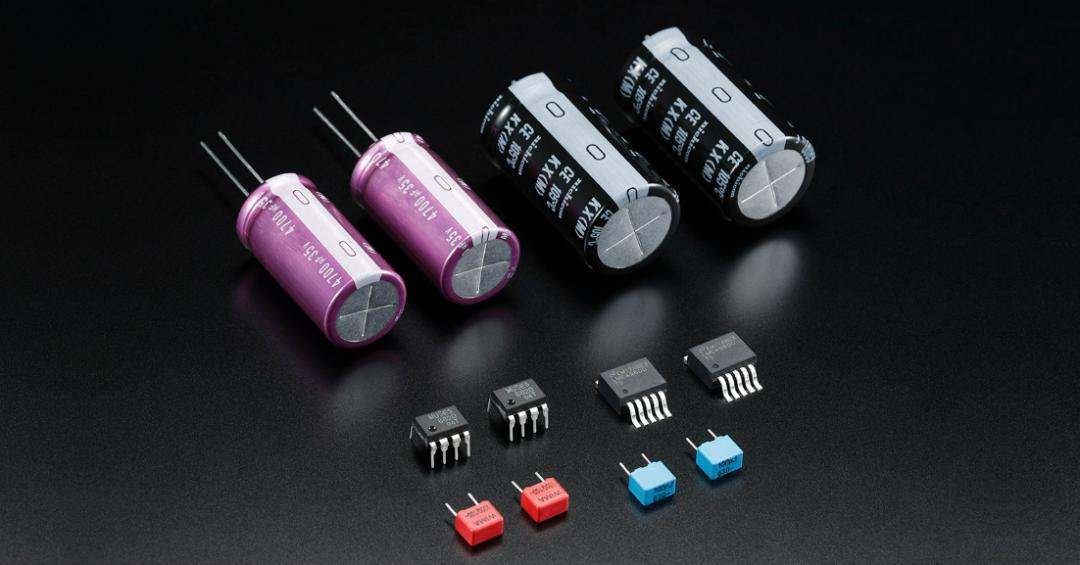

特別訂製的客制化電源電容,還有首次採用車削出來的鍍金RCA端子,隨處都可見到採用高音質的高級元件,對於音質的追求不妥協。前方面板兩個大型切換旋鈕則是應用獲得好評之VRDS轉盤機構的滾珠軸承方式,軸心完全不會搖晃,操作起來感覺非常滑順。機箱完全不計成本,用整塊鋁合金車削而成。
