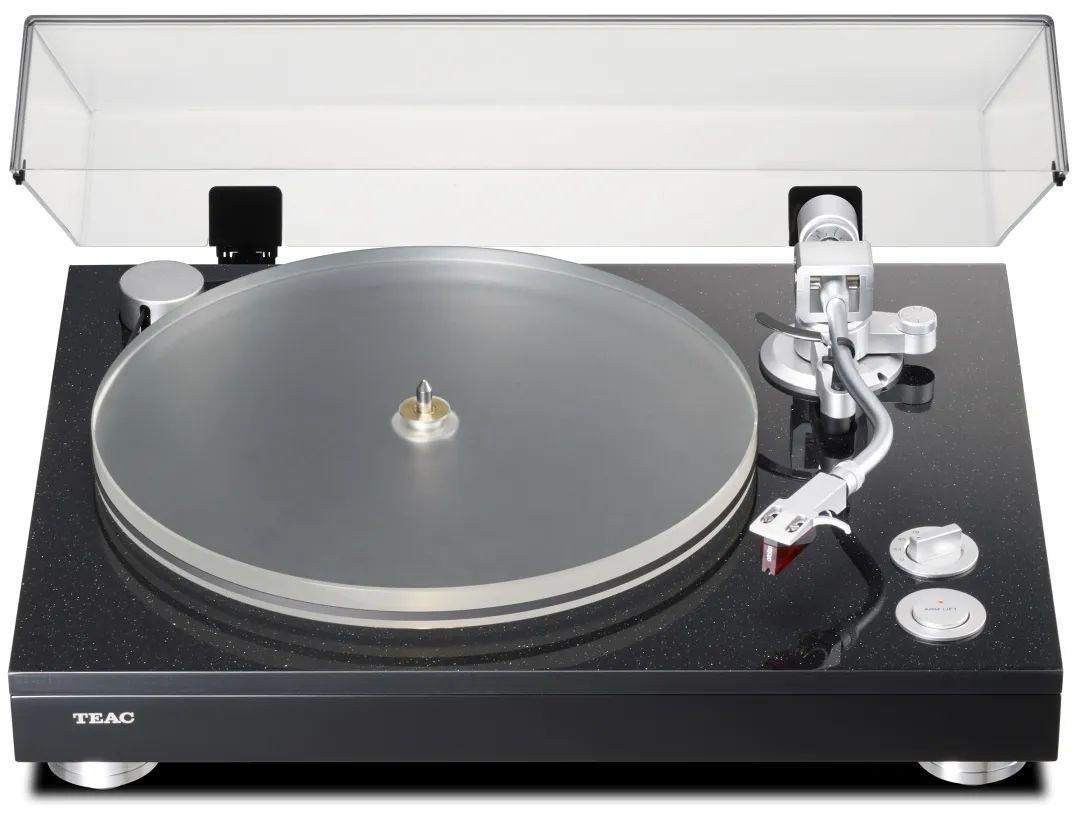

具有XLR平衡輸出的模擬黑膠唱盤——TEAC TN-5BB

採用複合材料製作底座來抑制不必要的振動

底盤採用多層結構,由高36mm厚度的中密度纖維板底板和高硬度的12mm大理石組成。8.8KG重的機身具有良好的剛性和抑振性能。調音臂和調音盤安裝在大理石頂板上,電機安裝則在中密度纖維板底板上。這樣的結構與材料構成,使部件作為阻尼器隔離唱臂與電機。這樣穩定而整體的結構,減少了從電機到音臂產生的振動。

根據TEAC使用日本和紙唱盤的經驗,並經過反覆的聽力測試——確定了合適的厚度的和紙能用作唱片墊,以達到聲音平衡。TEAC發現使用和紙替代是橡膠或金屬,在播放唱片時可以感受到聲音的原始動態。

PRS3皮帶傳動結構,保證唱片旋轉穩定

在物理學的理想情況下,轉盤開始勻速轉動會因為自身重量與關心而持續下去,但在實際情況下,往往因為摩檫力或其他環境因素而不能實現。TN-5BB採用帶式傳動方式,用皮帶將直流電動機的動力傳遞到轉盤的外圓周。

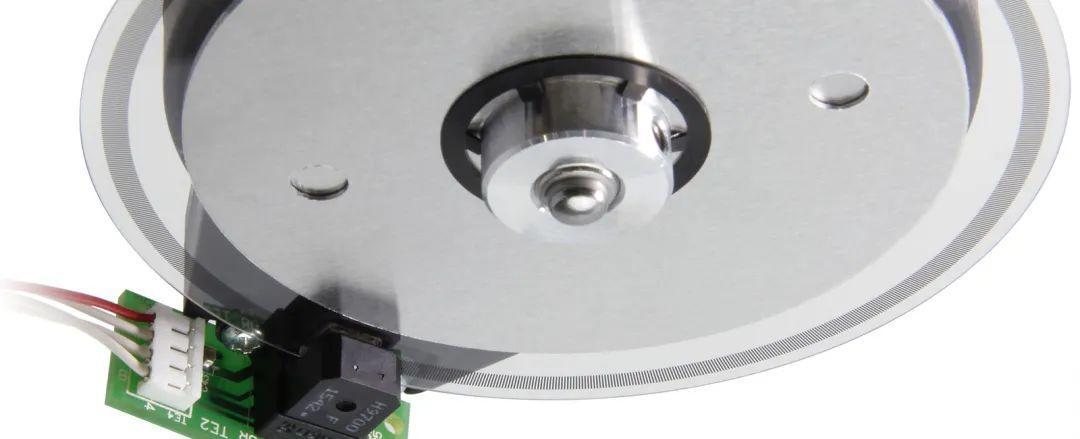

轉盤底部具有光學傳感器,用以檢測轉盤旋轉速度,根據實際轉速,對電機進行信號反饋,保持轉盤速度平穩。該轉盤的旋轉速度傳感系統(PRS3)實現了僅靠慣性和電機難以實現的高旋轉精度。轉盤支持三種速度——33-⅓rpm、45rpm和78rpm,這個轉盤可以播放舊時代唱片,以及78rpm高質量黑膠片。

20mm厚度的亞克力轉盤

轉盤採用高平整度低損耗的亞克力材料。20mm厚的亞克力轉盤重量1.7kg,實現高慣性動量。唱片中使用的聚氯乙烯材料很容易帶負電荷。亞克力材料具有相同的性能,因而這些材料在摩擦電系列中相對接近*。所以即使它們直接相互摩擦也難以產生不必要的電荷。唱片可以直接放在轉盤上,同樣可以享受到清晰的聲音。

*摩擦電系列是按其產生正負電荷的難易程度排列的材料列表。摩擦電系列中的材料即使直接摩擦,也不容易產生電荷。相反,它們彼此離得越遠,就越容易產生電荷。

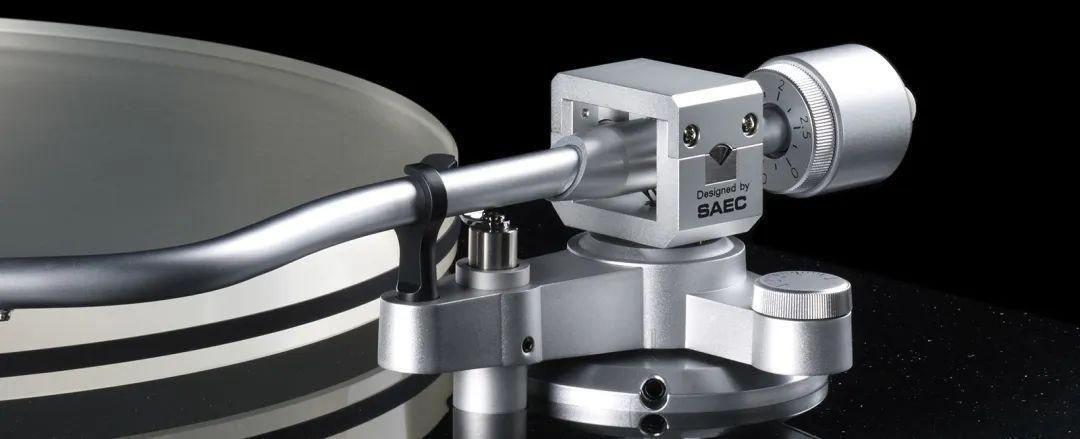

SAEC × TEAC合作的刀緣唱臂

這把刀緣唱臂是與具有40年唱臂設計製造的日本品牌SAEC合作製造。縱向可動部分採用不鏽鋼刀口軸承,實現了靈敏可靠的唱片讀取。

此外,橫向可動部分由傳統的單個滾珠軸承進行支撐的結構,替換為在兩點上使用日本製造的高精度滾珠軸承進行支撐的結構。唱臂底座的高度可以調整。垂直跟蹤角(VTA)可以在6mm的範圍內進行調整,並針對不同高度的唱頭進行優化。唱臂的幾何結構符合IEC推薦的Baerwald對齊方式。

播放結束時自動提臂
可以通過按鈕控制使用電動唱臂升降器,同時還能實現播放結束後,通過非接觸式光學傳感器自動升降手臂的功能。

唱臂引線採用SAEC生產的PC-Triple C材料

唱臂引線使用由SAEC製造的PC-Triple C導線。該導體具有良好的導電性能,甚至能從模擬唱片中傳輸微弱信號。

PC-Triple C
PC-Triple C利用獨特的連續鍛造擠壓技術。該技術由FCM Co., Ltd.(Furukawa Electric Co., Ltd.的附屬公司)提供。阻礙信號傳輸的晶體晶界儘可能地減小,晶體沿縱向連接。

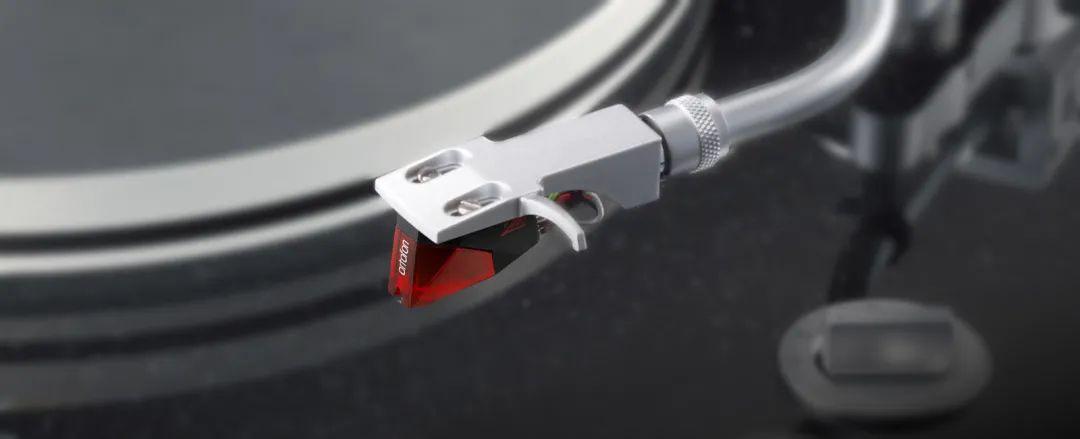

MM型唱頭Ortofon 2M RED

Ortofon 2M紅色MM唱頭搭配此型號唱盤已經獲得了不少好評。由於TN-3BB已經安裝了此唱頭,所以用家在購買後即可享受音樂。

XLR平衡輸出連接器是平衡MC傳輸的好選擇
除了普通的RCA,XLR也可用於模擬輸出。同時可以使用任意的電源線,連接PE-505或唱放,也支持XLR平衡輸入。
引人入勝的鋼琴烤漆面板與銀色唱臂

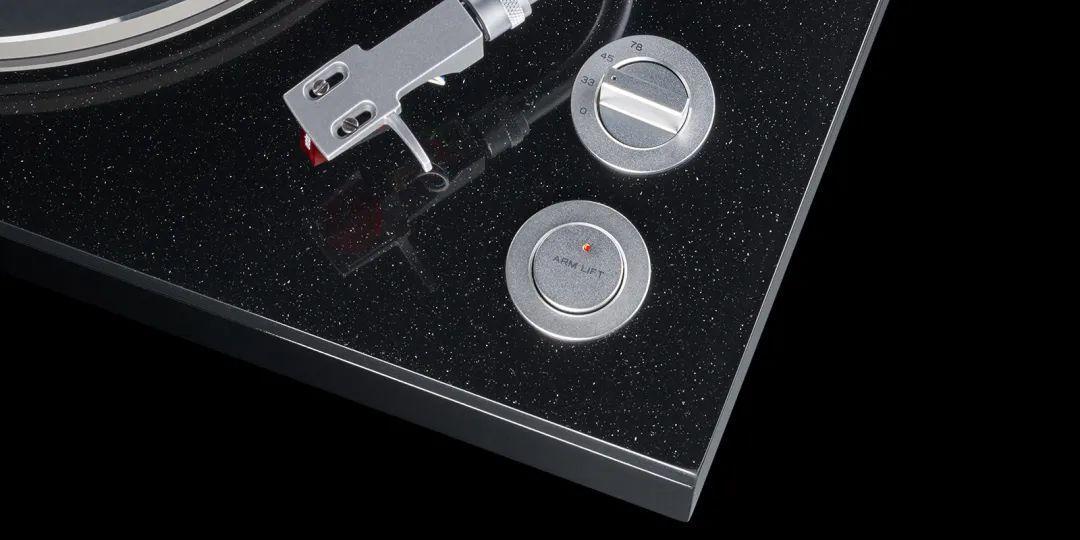

底座採用的高密度MDF是鋼琴烤漆黑色——從遠處觀看是光澤的鋼琴黑,近觀則能發現反光的珍珠小點。觀感也會隨着視角的不同而改變,設計簡單而又賞心悅目。此外,我們還為操作旋鈕、手臂升降開關以及底部座腳使用了了銀色的高密度鋁製材料,可見的高級感。
功能列表
  • 支持33-⅓、45和78 RPM的轉速
  • 轉盤旋轉傳感系統(Platter Rotation Sensing Servo System = PRS3)
  • 靜態平衡刀緣軸承臂唱臂
  • VTA調整(唱臂高度調整)功能(+6mm)
  • 底座重10.6 kg
  • 轉盤重1.7kg(20mm厚壓克力)
  • 防滑功能
  • 動力臂升降機
  • 非接觸式檢測自動抬臂功能(可開/關)
  • XLR平衡輸出
  • RCA非平衡輸出
  • 接地端子

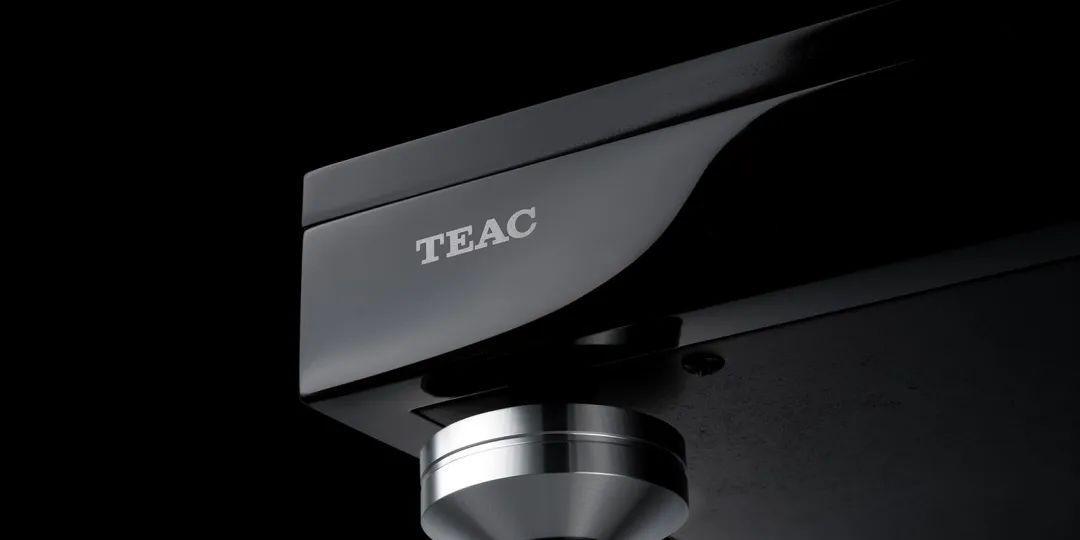

  • 鋁製的四個腳可以自由調節高度
  • 壓克力唱盤蓋
  • 包括鑄鋁頭殼(引線)
  • 支持15-23g的唱頭重量(包括頭殼)
  • 包括RCA和接地電纜
  • 升臂升降器高度調節用L型扳手
  • L型扳手用於VTA調整
  • 唱頭對準量規
