深圳讯美科技大厦金众影音室

方案实施方类别：影音设计师
案例所在地理位置：深圳讯美科技大厦
整体资金投入：173万元
视听室空间信息：64平方米
周边布局概括性描述：综合性休闲娱乐
用户使用需求：金众影音室坐落于深圳讯美科技大厦，是一所集影院、KTV为一体的休闲娱乐文化中心，让客户在忙碌的同时给心灵放个假。该视听室搭配影院智能中控系统，一键式简洁操作，省去多个遥控器操作的混乱，提高智能新生活的享受。

设计公司：TECHLAND蓝本影音•总部
设计师：李晓程

所用器材列表
视频设备
蓝光播放机：OPPO 205播放机
投影机：JVC DLA-Z1C
3D眼镜：JVC PK-AG3C
投影幕：Harkness哈克尼斯230寸16:9高增益0.4微孔透声幕
电影播放服务器：me2米图 MDS3000M

音频设备
前置左中右：d&b audiotechnik10S×3
侧环绕：d&b audiotechnik 5S×4
后环绕：d&b audiotechnik 5S×2
顶置：d&b audiotechnik 5S×4
超低音：d&b audiotechnik 18S-Sub×2
专业影院前级处理器：Storm audio ISP 3D.16
后级功放：d&b audiotechnik 10D×4
电源时序器：me2 AC208

影院的构建过程、声学和光学处理及特别设计

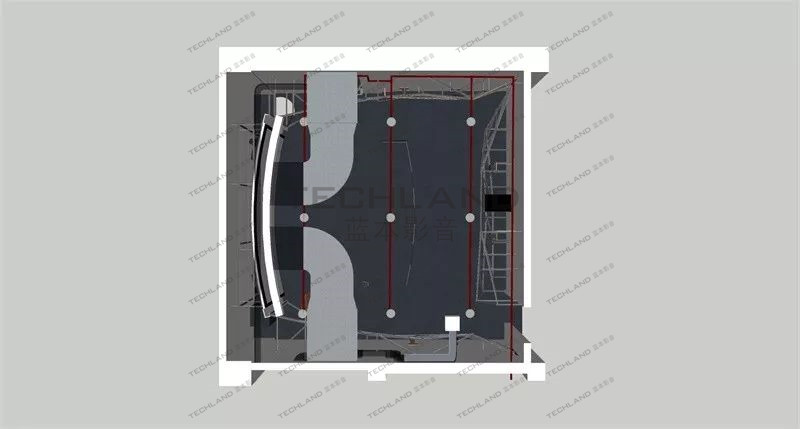

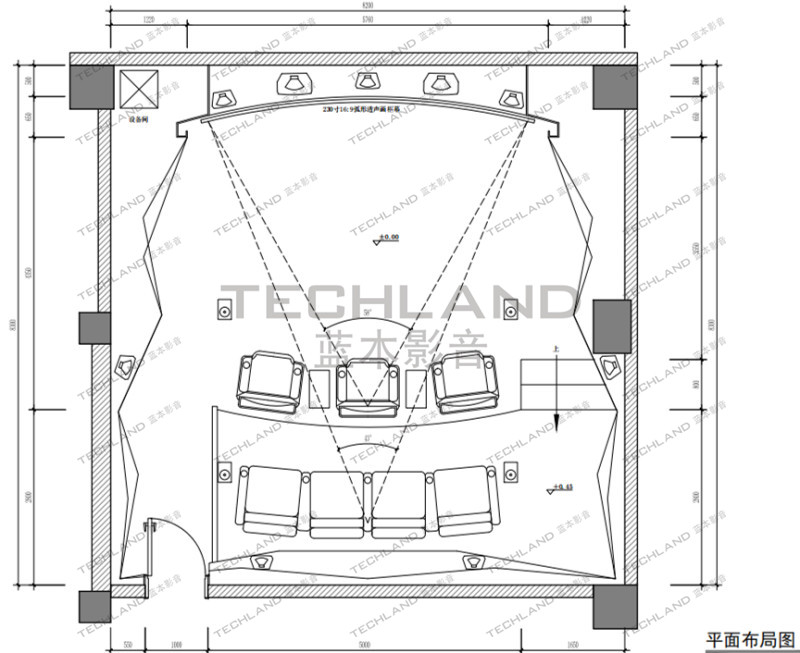

平面布局图

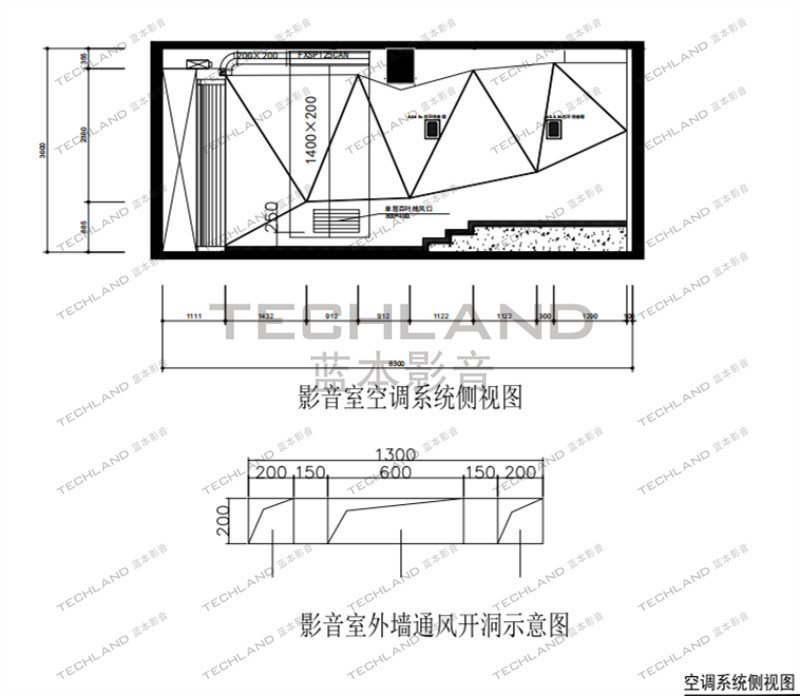

空调系统侧视图

暖通平面布局图

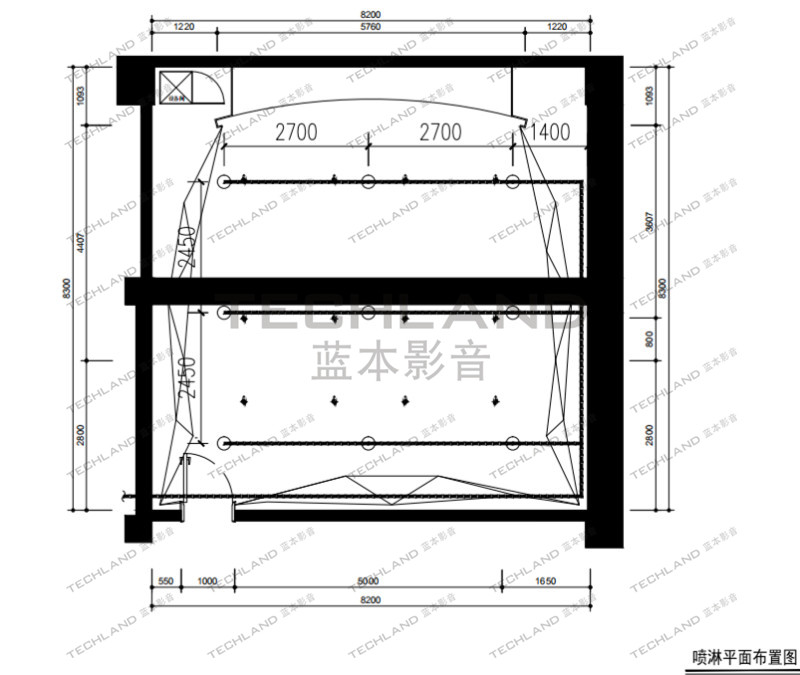

喷淋平面布局图

三维结构图

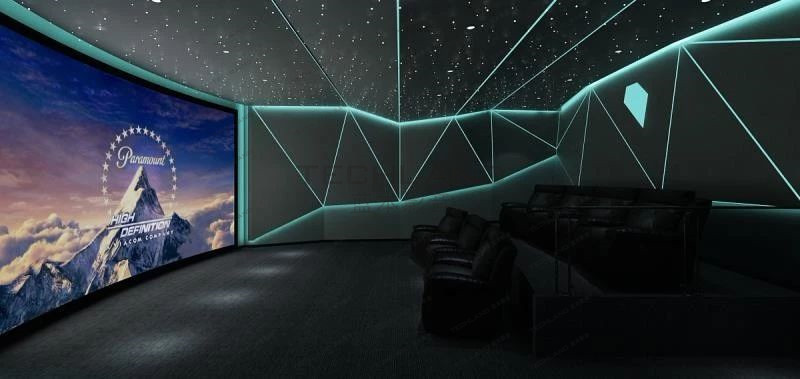

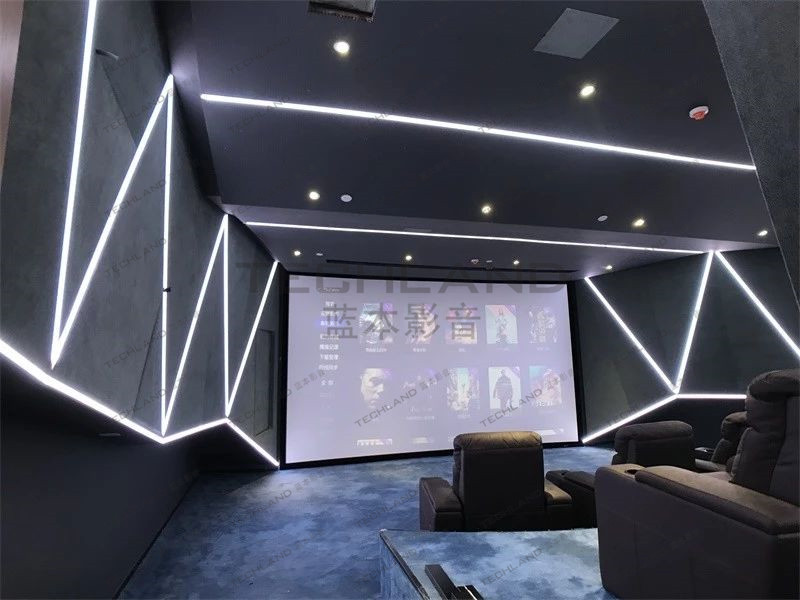

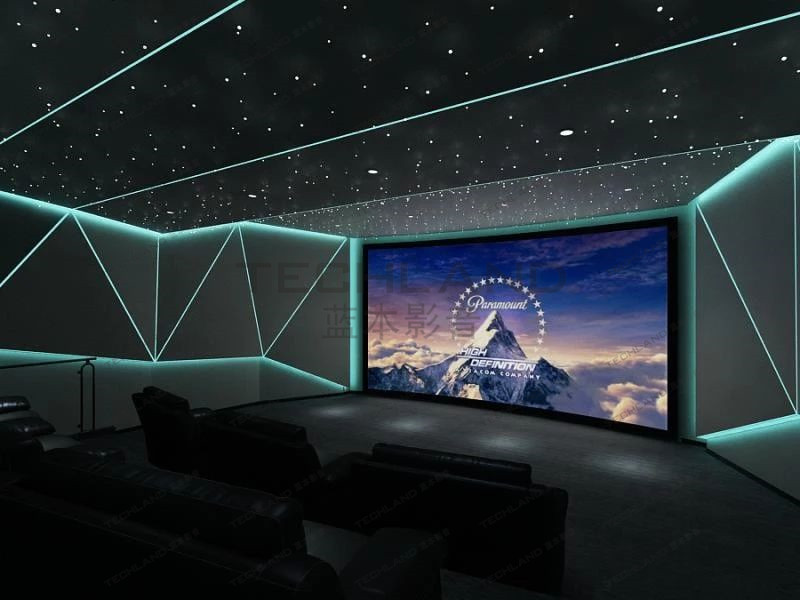

设计效果图

在影音工程前，设计团队进行实地考察，对整体空间尺寸进行测量。

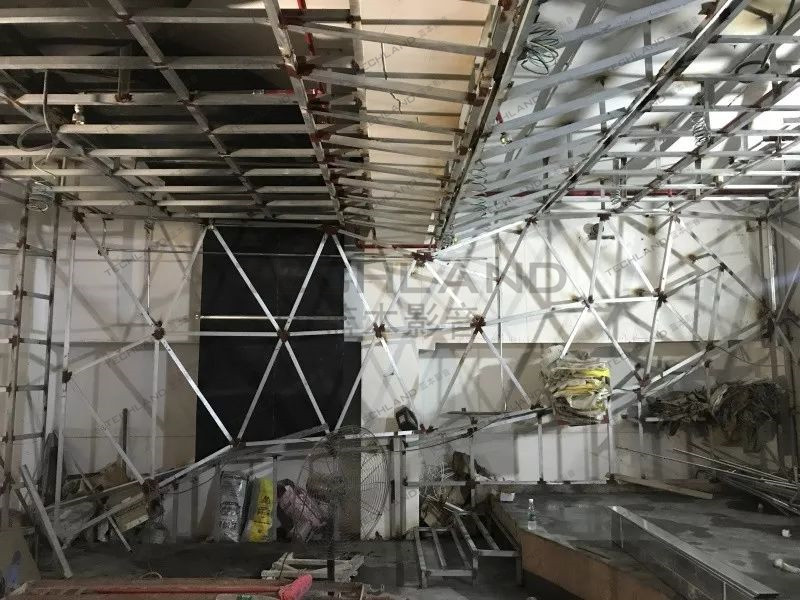

项目动工，首先就是对地台及钢结构进行处理。

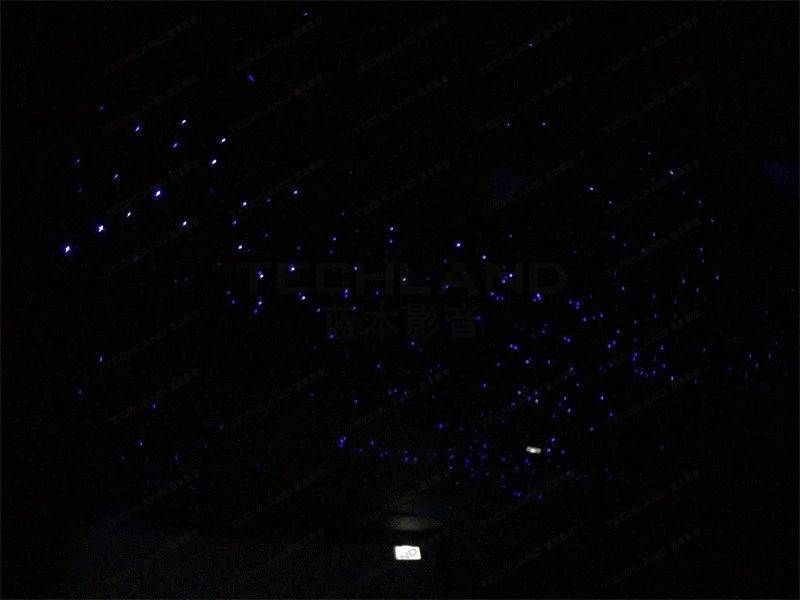

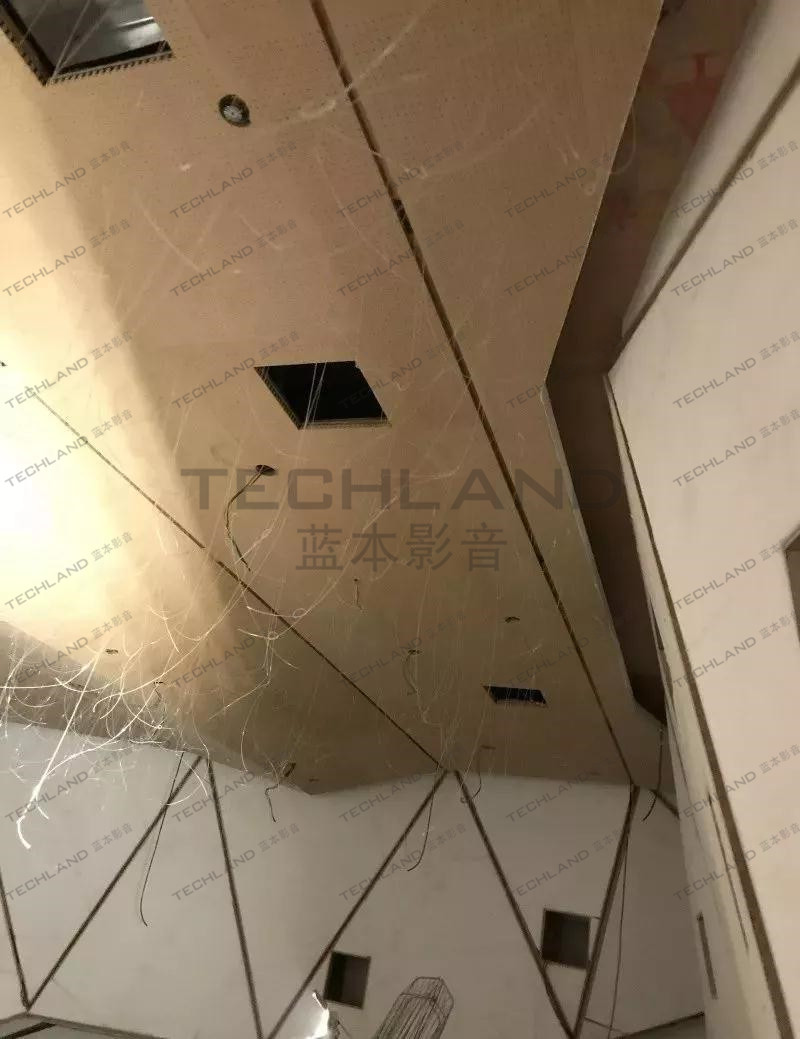

然后就是对天花进行封顶处理。并且预留光纤线，制造星空顶效果。

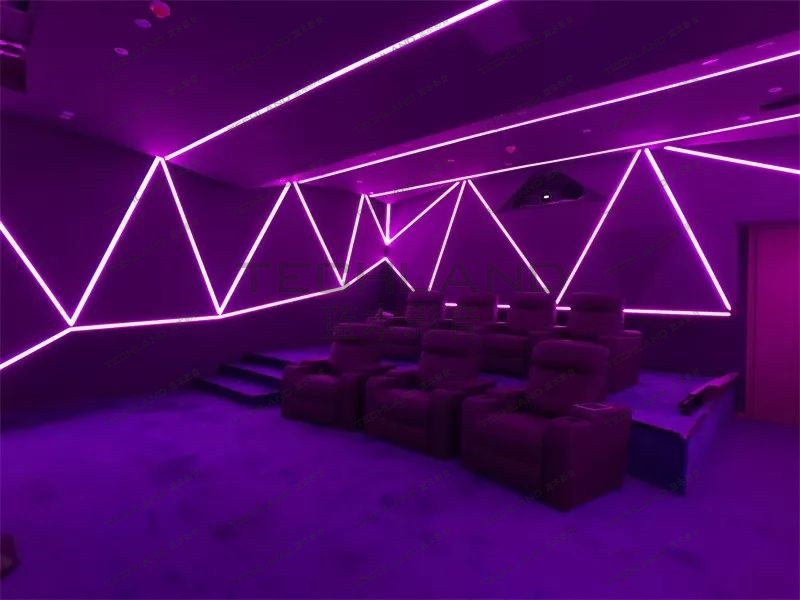

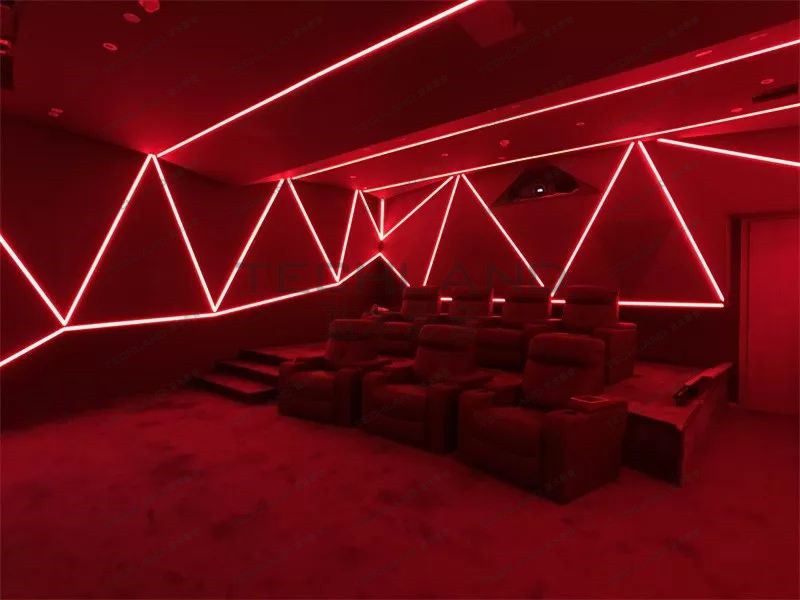

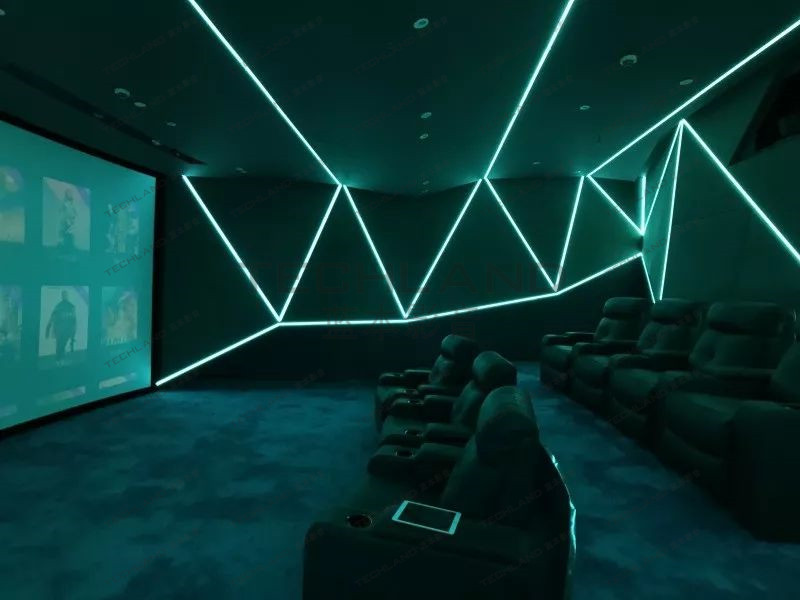

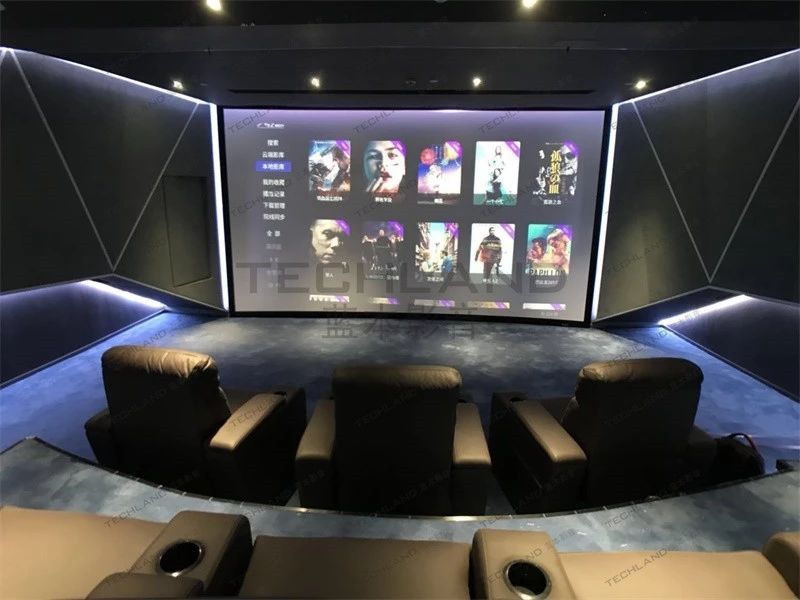

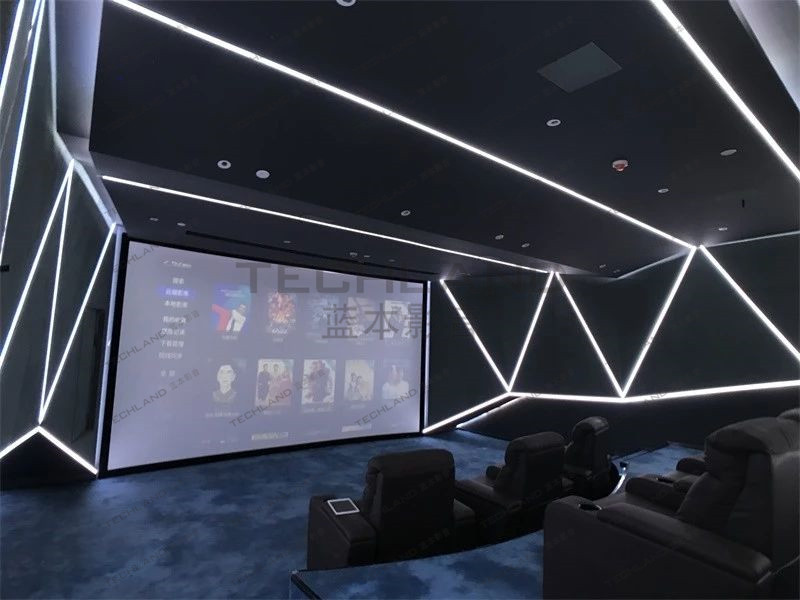

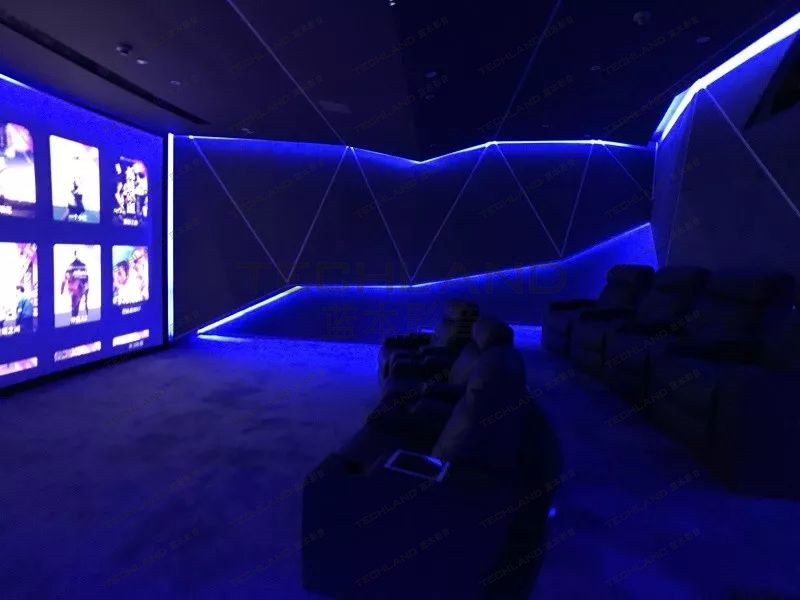

星空灿烂整个影音室流淌着大气的风格，高端影音设备和精心构建的声学环境，所带来的美妙的观影体验。整个视听室室采取呼吸式星空顶的设计，既起到对混响系数的控制作用，又营造了浪漫的观影氛围，避免了在漆黑环境下长时间观看影片时的压抑感。

为了保证后排观众的视线越过前排观众头顶，能完全看到屏幕底沿图像信息，设计师采用二级阶梯方式安排座椅。

前置左中右声道扬声器：
[d&b] audiotechnik 10S×3

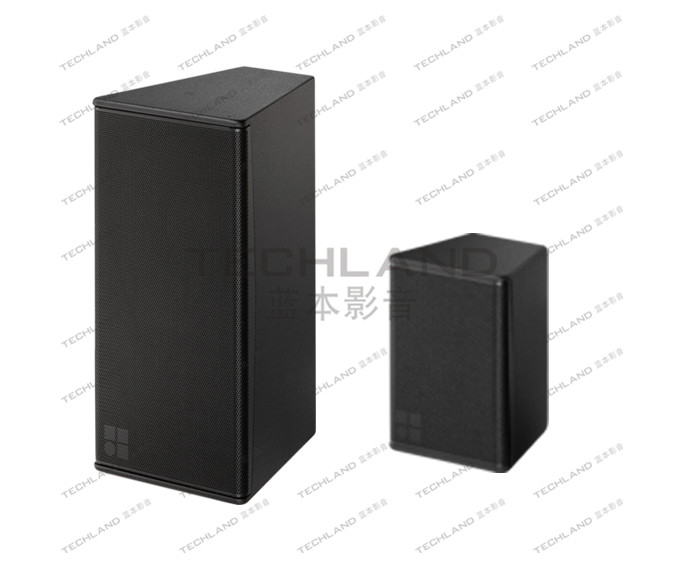

10S 是一款高性能的二分频多用途扬声器，采用倒相式箱体设计，内置一个集成的 12“ 同轴驱动单元。 10S 音箱适合演讲和音乐表演场合，可作为一个独立的全频系统或并入到大型分布式扩声系统中使用；使得十分适用于多功能场馆及电影院。此外，配合 xS-系列的紧凑型低音反射式超低频扬声器使用， 10S 也可以很轻松地输出高音量的音乐节目。其拥有 80° 锥形覆盖角度，可以垂直或水平方向安装，提供了额外的灵活性和安装选项，提供足够的声压、更大的动态范围更强烈声音质感，更能满足电影录音重放对音质高品质的要求。清晰通透，穿透力强，将声音表现推到极致。

［d&b］audiotechnik10S*3 ［d&b］ audiotechnik 5S*2

［d&b］audiotechnik18S-Sub*2 ［d&b］audiotechnik10D *4

侧环绕：d&b audiotechnik 5S×4
后环绕：d&b audiotechnik 5S×2
顶置：d&b audiotechnik 5S×4
超低音：d&b audiotechnik 18S-Sub×2
专业影院前级处理器：[Storm audio] ISP 3D.16
后级功放：d&b audiotechnik 10D×4
电源时序器：me2 AC208

超低音声道扬声器：
[d&b] audiotechnik 18S-Sub×2
18S-SUB 是一款轻巧型的超低频音箱，可与 xS 系列的全频音箱搭配使用。在低音反射式设计的箱体内装有 1 只远投式 18 英寸钕铁硼磁钢驱动单元，可以单只、叠放或独立吊挂起来使用。

18S-SUB拥有更好的低频控制力保障声像一致，同时提供充足的低频能量感，无论是能量感还是下潜、回弹都能达到极佳的体验效果。

在视频解决方案上，采用哈克尼斯Harkness230寸16:9高增益0.4微孔柔光复合透声幕，配合JVC DLA-Z1C投影机。

专业影院前级处理器：
[Storm audio] ISP 3D.16
所有3D音频格式的支持（Auro-3D, Dolby Atmos and DTS:X）
• 独有的SphereAudio格式，在耳机实现沉浸式音效
•stormmonitoring远程调试指导以及麦克风迷你套件
•dirac®房间校准系统
•HDMI7个输入和2个输出 (HDMI2.0b / HDCP2.2, up to 4K, HDR)
•多影院和多区域管理
•完全可自由配置的喇叭输出管理，以及无限多低音炮通道的映射。完全灵活配置的通道
•基于网页和IP的直接配置系统
•可扩展的控制选项-包括广泛的家庭自动化系统集成

后级功放：
[d&b] audiotechnik 10D *4
安装专用四通道放大器，最大输出功率4*700W。
包含扩展的输入管理功能，每个输入通道都有独立的输入增益控制、通用输入/输出（gpio）和通用故障连接器。

加强系统状态监测功能，如输入和负载监测，确保在紧急情况下的适用性。10d中集成的dsp包含了综合扬声器管理、可切换过滤功能以及用户可定义的均衡和延迟功能。这包括两个16频带均衡器，提供可选参数、不对称、搁置或缺口滤波和最多10s（=3440 m/11286 FT）信号延迟，所有这些都可以独立应用于每个信道。10d可以通过D&B远程网络访问，或者通过使用开放控制体系结构协议（oca）的以太网访问，或者通过使用RJ45连接器的can-bus访问。10d是使用集成的网络接口控制的，可以通过浏览器访问，或者使用D&B r1遥控软件。设备本身包含显示电源、输入、数据和静音状态的LED。

系统调试与设计者心得

技术人员使用专业的屏幕色彩测试仪进行色准、色温以及画面均匀性等色彩数据的测试，提高观影过程的舒适性和身临其境之感。
