材清单
前置扬声器:KlipschTHX Ultra2 KL-650-THX×3
环绕扬声器:KlipschTHX R-5800WII×4
顶置扬声器:KlipschPRO-18RC×4
超低音:KlipschKW-120THX×4
超低音功放:Klipsch KA1000
信号源:海美迪HD1000
解码器:INTEGRA R1
功放:ORISUN OA-3450
ORISUN OA-8250
视频设备
投影机:EPSONTW9400
投影幕:ISK 230英寸微孔弧形透声幕
卡拉OK设备:
丽讯100英寸激光电视
夏普80英寸液晶
DAMSR12×4
DAM A800×3
JBL 718
视易点歌系统
舒尔无线麦克
智能中控
随着生活水平的提升,希望在家拥有一个舒适宽敞的私人影院成为不少中产或高产的追求。为了能够感受到更逼真、包围感更强且更震撼的环绕声效果。今天我们要介绍的是一个位于:山西财经大学附近四层住宅的复式豪宅大型影音室和卡拉OK娱乐室。业主要求也较为简单,平日使用较为频繁,主要用于接待朋友及业主家人的娱乐场地,便于操控,对调试要求较高。

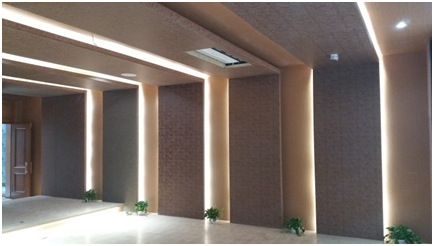

此项目从隔墙土建、布线、装修以及设备安装调试都应尽善尽美,直至交付甲方使用,同时也要求设计师对空间能充分利用和对扬声器定位精准。设计师现场测量得知整个视听室尺寸为(长宽高):9812×7300×3200mm,卡拉OK室尺寸(长宽高):5450×7400×3200mm,视听室并且落实使用符合THX认证标准的最佳设备。所有扬声器、前级和后级放大器均符合THX认证的私人影院工程商展示的标准。设计师把前三声道隐藏在幕布后方,喇叭中心线高度和幕布中心在同一个高度。左右主扬声器尽可能靠近幕布边缘安装。一同位于幕布后方的还有一个超低音。各个环绕位置按照THX标准摆放。
音频设备设计师选用KlipschTHX Ultra2系列的扬声器组成7.4.4声道全景声。这套THXUltra2系列延续了Klipsch一贯的扬声器制作技术,包括专利号角技术等,并通过了THX家庭影院系统最高级别的Ultra2认证,能够在容积达85立方米的空间内实现电影院般的音响体验。主声道三只KL-650-THX扬声器隐藏在ISK 230英寸微孔弧形透声幕后方,这是THX Ultra2系列中较大的一款扬声器,以前反射孔、双6.5英寸陶金属中低音单元以及6×10英寸Tractrix号角高音为最大特点。
1英寸钛金属膜号角高音单元让KL-650-THX在高频输出时失真率较低。极好的布线同样也使其左中右的位置声音更清晰和完美。采用了Klipsch专业影院音响相同的材料以及槽口,从而确保箱体即使在悬挂状态也能保持连接和安装的完整性。全方位挂钩使此款音响在悬挂在任何墙面或者是天花板都游刃有余。箱体为铝合金镶嵌的黑金沙色,时尚且富有质感。R-5800W II专为家中享受舒适设施带来真正的影院音效而不占用宝贵的空间而设计,在隐藏式解决方案扬声器中提供了极致的性能。避震的声音再听众耳边传播,具有令人难以置信的声学表现。
环绕扬声器采用4只R-5800W II,分别设置在影院的侧面和后方。这款环绕扬声器是专为家中享受舒适设施带来真正的影院音效而不占用宝贵的空间而设计,在隐藏式解决方案扬声器中提供了极致的性能。避震的声音在听众耳边传播,具有令人难以置信的声学表现。正方形的90°x60°Tractrix®号角设计让原本扩散的声音聚焦到主听区,在收听电影声音时,观众能够听到细节更丰富的声音。
为了让这款面积仅为40.89cm×26.92cm(H×W)的扬声器发挥出充沛的低音效果,厂方为R-5800-W II入墙式扬声器配备了一只8英寸的Cerametallic陶瓷铝低音单元,这种单元是杰士扬声器的一大特色,兼顾刚性与轻质的同时,能够有效防止锥盆分割和扭曲。据厂方解析,当Cerametallic陶瓷铝低音单元配合上Tractrix®号角高音时,能够实现扬声器的最高表现效果。
为了让用户感受到全景声带来的震撼感受,设计师还在影院内增加了四只Klipsch PRO-18RC扬声器作全景声环绕之用。PRO-18RC持续功率为50W,峰值能达到200W,灵敏度为95dB(2.83V/1m)。这款高灵敏度、大功率的入墙式扬声器能够根据墙面的颜色通过表面上漆的方式作出外观的改变,如此一来,既不会破坏影院房间的整体感,又能享受到环绕声带来的包围及真实感。
超低音可以说是影院“迅猛”及“力量感”的一大来源,为了保证影院能够展现出惊人的速度感以及彭宝力量,设计师采用了四只Klipsch KW-120 THX,则为12英寸单元超低音。长冲程Cerametallic™驱动前置倒相孔最好的内部链接线为了在大房间内达到强烈,浑厚的低音输出,这款高效的低音单元是THX Ultra2家族的一部分,他的特点是12英寸,长冲程Cerametallic™驱动,和前置出气孔。
带有20英寸长Monster THX Ultra线材,拥有Neutrik连接器。这个低音单元可以由外部1000W功率(KA-1000-THX)推动,量身定制的它最大的输出和可靠的低失真。低音炮的箱体采用了护墙板和槽口的设计,这个常用于Klipsch专业扬声器的结构性完整。外面采用黑色铝色装饰带,KW-120-THX的特点是上线的内部拉线来保证每个爆破声听起来完整清晰。
此外,要推动这套Klipsch影院系统,AV功放绝对少不了,选用了一台Integra DRC-R1旗舰级11声道全景声前级处理器。Integra DRC-R1是一款全功能前级处理器,达到11声道全景声道输出,支持Dolby Atmos和 DTS:X音轨,全新的声场较正处理软体让你轻松享受功能强大Integra顶级处理器。支持的格式包括AAC、苹果无损、杜比TrueHD、DSD5.6 MHz、FLAC、LPCM、MP3、OggVorbis的WMA、WAV、WMA无损。
影院的投影幕采用ISK的弧形画框幕,投影幕尺寸为230英寸微孔透声幕。在搭配一台EPSON爱普生原生4K旗舰机型TW9400投影机,能为业主带来高品质的显示画面。采用了爱普生0.74英寸的3LCD显示芯片,画面分辨率达到主流3840×2160的超高清显示规格,并兼容目前主流的HDR 10高动态范围技术规格,从观感上极大地提升画面的亮度和能量感。

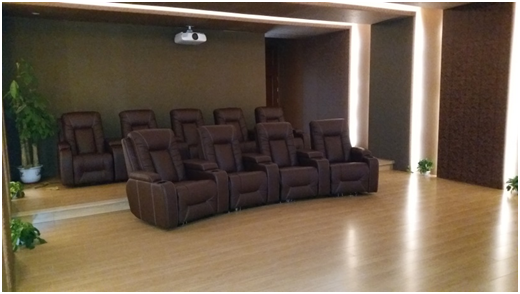

在影院的整体设计上,考虑到本项目比较宽敞的空间。设计师根据空间的大小及观影的距离,设计了可同时容纳9人观影的座位。扬声器方面所选择的Klipsch THX系列,对于我们影音爱好者来时还是比较熟悉的产品,该产品为美国原装进口,在美国商业院线占比很大,此方案也使用了Klipsch品牌比较成熟的几个型号。灵敏度很高,对前端设备要求比较高,而且对现场调试要求比较严格。整个系统的衔接性以及低频速度、力度、爆发力等方面,都达到了近乎完美的状态。
