極簡風格，出色動態 —— 華僑城別墅私人影院

用戶需求：
客戶是一名電影愛好者，收集了大量的藍光碟片和DVD碟片，甚至還有電影膠片的收藏。由於喜愛長時間的觀影，所以希望能有一套聲音寬鬆，耐聽度極高的系統。

周邊布局概括性描述：
視聽室位於客戶自家的地下一樓，獨立空間。

面積：
24平方米

本次影音設計項目，是位於負一層的獨立空間。不少人在建立私人影院時往往會優先改造地下空間，但對於南方的影音愛好者來說，潮濕的「回南天」不但使人感覺不適，就連地下影音室的器材都有可能受到危害。如何將排水，採光等一系列問題解決，營造出一個舒適的環境，設計師和客戶都想出了不錯的解決方法。

影院的構建過程、聲學和光學處理及特別設計

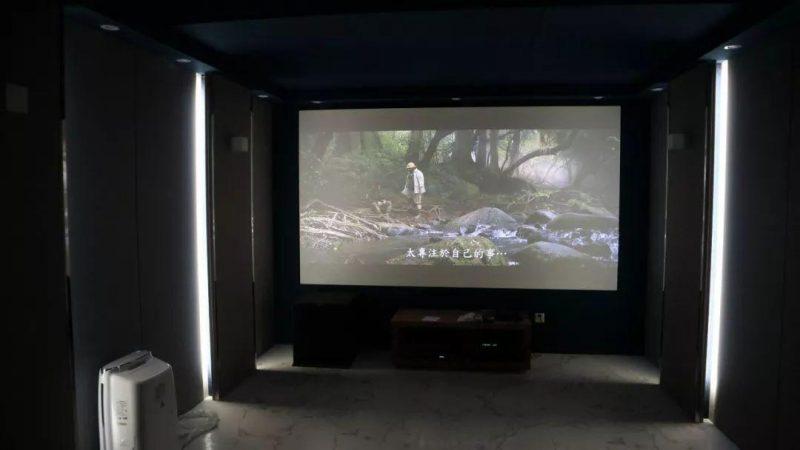

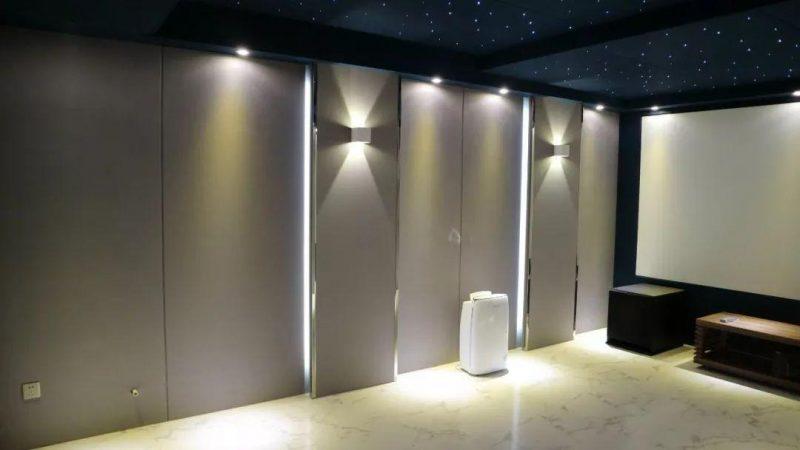

整個視聽室空間面積為24平方米，空間也是較為容易做聲學處理的長方形。然而，房間的中部存在兩根無法改造的立柱，由於房屋結構的問題，這兩根立柱是不能進行拆除的，倘若避開立柱繼續進行裝修，又無法避免在完工後影音室出現兩處怪異的凸起。在充分考慮整個影音室的聲學、美學因素後，設計師劉睿謙決定將輔助照明的壁燈設計在立柱上，同時在現場製作了兩個對稱的「假立柱」，配以LED燈帶。在燈光以及「假立柱」的配合下，緩和了使用者的視覺體感，與此同時，壁燈與燈帶還有主照明的筒燈及星空頂，四個迴路的燈光，提升了整個影院照明的層次感，以此達到客戶在裝修前所述的清新簡潔風格。

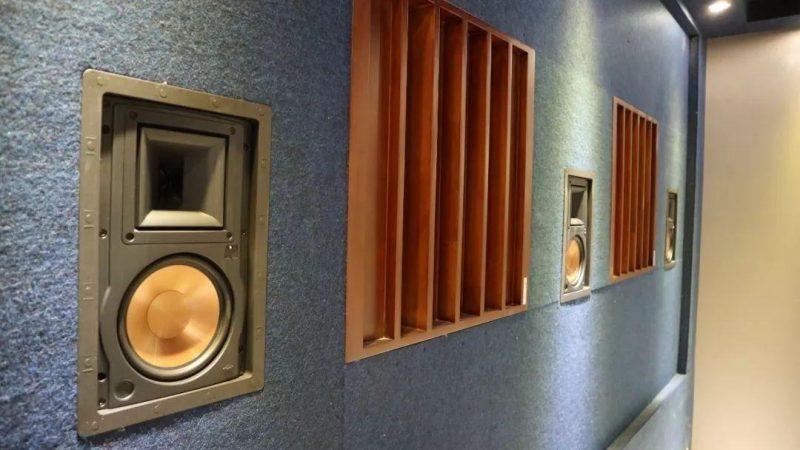

影院空間往往不能忽略聲學的處理，因為這是影響後期播放聲效的一大條件。為了讓房間保留合理的混響時間獲得寬鬆的聽感，房間一共採用了十塊聲學擴散器，而吸音調諧僅用了四塊。為了美觀，這些聲學材料也用灰色的透聲布進行隱藏。因此，當觀影者走進這個影院房間的時候，會發現整體感很高，不仔細留意甚至會難以分辨聲學材料和牆體。由於全部採用E0級板材和成品聲學材料，也沒有使用任何的油漆，所以「環保凈味」也是該視聽室的亮點。由於客戶在全房裝修的尾聲才確定視聽室的裝修方案，視聽室的裝修與全房同期完成，對環保的嚴格把控，使得客戶可以即裝即用，馬上享受到私人影院帶來的魅力。

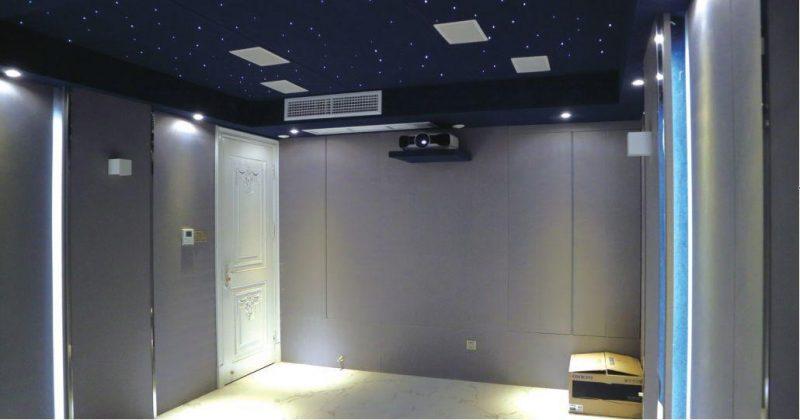

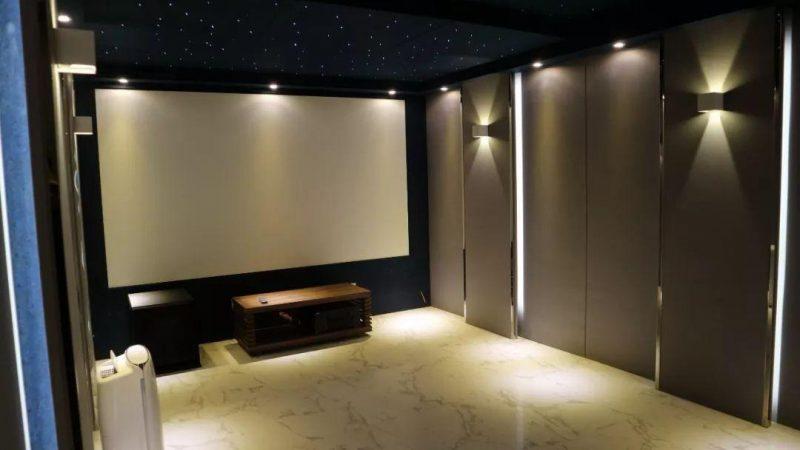

在保證聲音效果後，影院視覺體驗自然也需要跟上。由於客戶想保留後牆的一塊玻璃用於採光，設計師在設計可以與透聲布融合的隱形門同時，將預先預留在後牆的兩隻環繞揚聲器位置，移到了天空，以保證揚聲器的間距和對稱。

由於該影音室身處武漢，裝修時適逢梅雨天氣，不論是業主還是設計師都感覺到地下空間的潮濕。這個問題可不僅僅是體驗問題，潮濕的空間往往會影響影院中所有器材的運行，同時，潮濕會加速設備老化，甚至是漏電等一系列問題。經商量後，設計師為方便客戶抽濕排水，在牆面上除了預留除濕機電源的同時，還預留了排水口，避免除濕機水滿後「罷工」。

器材清單

信號源設備
OPPO UDP-203

視頻設備
EPSON CH-TW8300投影機
JK 133英寸窄邊框透聲畫框幕布

音響設備
主揚聲器：傑士 Klipsch R-5650-W II×2
中置揚聲器：傑士 Klipsch R-5650-W II×1
側環繞揚聲器：傑士 Klipsch R-3650-W II×2
後環繞揚聲器：傑士 Klipsch R-3650-W II×2
天花揚聲器：傑士 Klipsch R-1650-W×2
超低音：傑士 Klipsch R115SW×1
AV功放：安橋 ONKYO TX-RZ900×1

其他設備
HDMI線：敏力inakustik四星級
測試工具：XTZ Room AnalyzerII Pro

以傑士器材打造

為了力求保留客戶所述的清新簡潔風格，在揚聲器的安裝上，全部採用隱藏式設計。在揚聲器的選擇上，設計師採用了能夠完全隱藏的傑士CI系列揚聲器，將除了超低音以外的9隻揚聲器全部隱藏。美國Kipsch（傑士）音響，是一個創立70多年的音響品牌，其創始人Paul W.Klipsch是音響界的傳奇，擁有23項個人專利，是一位堅定的完美主義者，並被譽為「音響之父」。美國傑士Klipsch定製安裝CI系列揚聲器較為獨特的是，小巧的體積卻能擁有高功率輸出。這種設計對於定製安裝中小空間使用者有着明顯的優勢。影院中的揚聲器通過安橋 ONKYO TX-RZ900 7.2聲道功放推動。

安橋 ONKYO TX-RZ900 7.2聲道功放

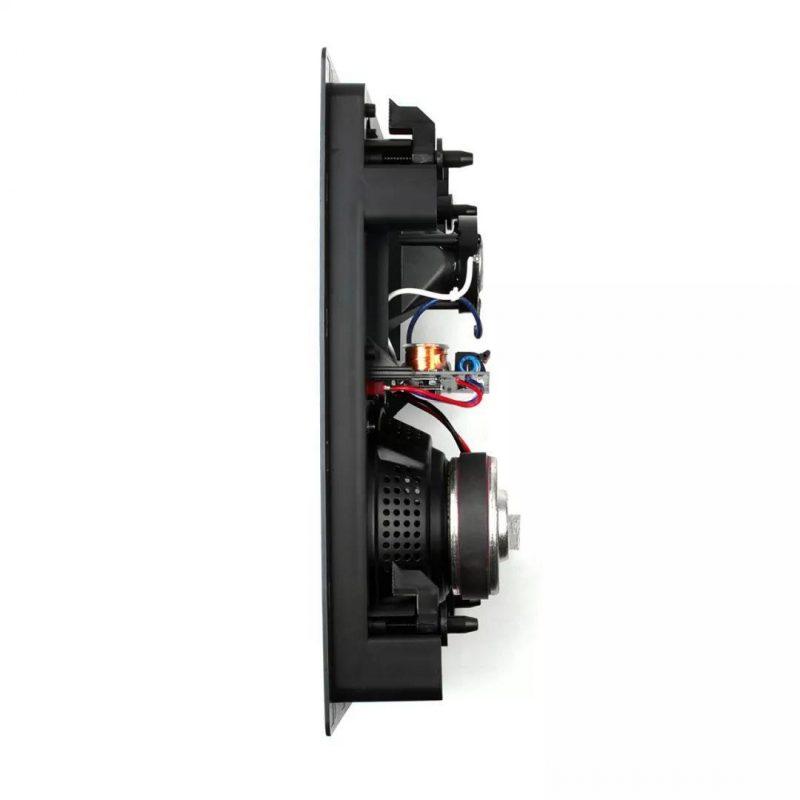

本次案例中主揚聲器和中置同時採用了Klipsch R-5650-W II入牆式揚聲器，在這款揚聲器上，我們可以看到傑士獨特的1英寸鈦合金圓頂壓縮驅動單元，在單元外側，是一個正方形的90° x 60° Tractrix® 號角設計。眾所周知，採用號角處理技術的揚聲器效率高，往往較為輕易就能夠推出更大的音量，另一方面，號角處理技術還能夠降低失真，保證了傳達到聽眾耳朵的聲音更加真實。

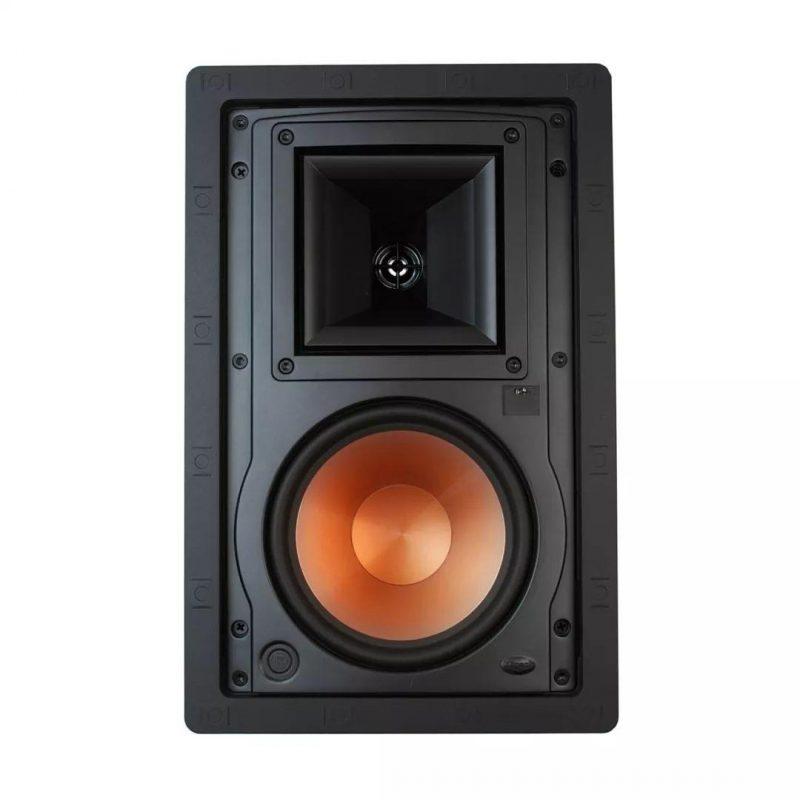

Klipsch R-5650-W II入牆式揚聲器

為了讓聲音的指向性更優秀，R-5650-W II正方形的90°x60° Tractrix®號角設計讓原本擴散的聲音聚焦到主聽區，在收聽電影聲音時，觀眾能夠聽到細節更豐富的聲音。為了讓這款面積僅為36.32cm×23.62cm（H×W）的揚聲器發揮出充沛的低音效果，廠方為R-5650-W II入牆式揚聲器配備了一隻6.5英寸的Cerametallic陶瓷鋁低音單元，這種單元是傑士揚聲器的一大特色，兼顧剛性與輕質的同時，能夠有效防止錐盆分割和扭曲。據廠方解析，當Cerametallic陶瓷鋁低音單元配合上Tractrix®號角高音時，能夠實現揚聲器的最高表現效果。

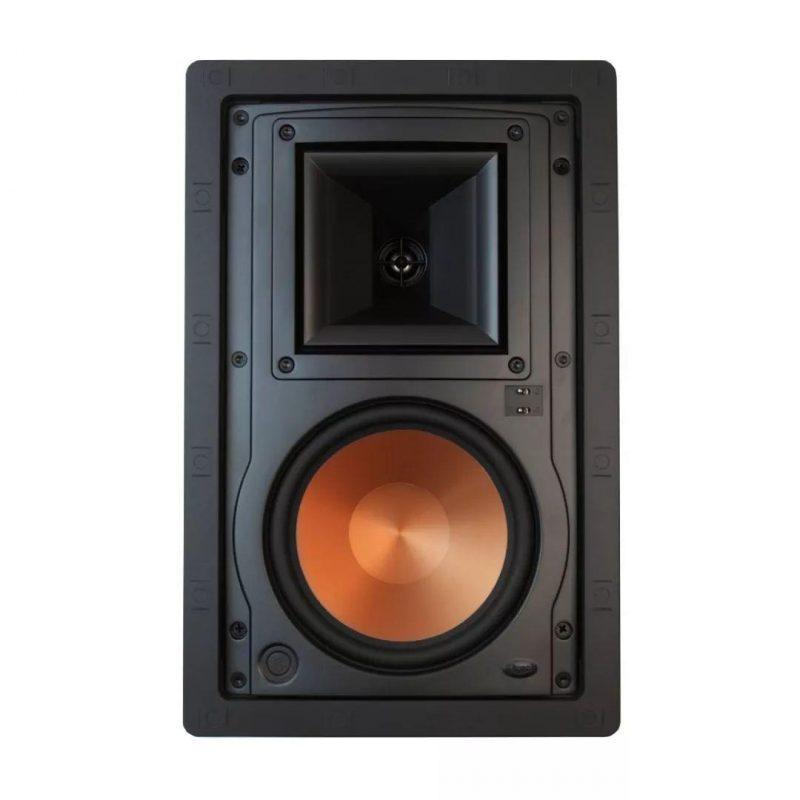

Klipsch R-3650-W II

側方及後方環繞揚聲器使用了同樣來自Klipsch的R-3650-W II。這隻揚聲器配備有一隻一英寸的鋁製高音球頂單元，在單元的外側，同樣採用了傑士方形90°x 60°Tractrix®號角設計。6.5英寸的古銅色IMG中低音單元。為了讓這款揚聲器適應各種不同的環境，Klipsch在R-3650-W II上設置了一個高頻衰減開關，當安裝在過度反射的影音室時，打開高頻衰減開關就能夠減少高頻輸出，幫助用戶完成更好的頻率平衡。

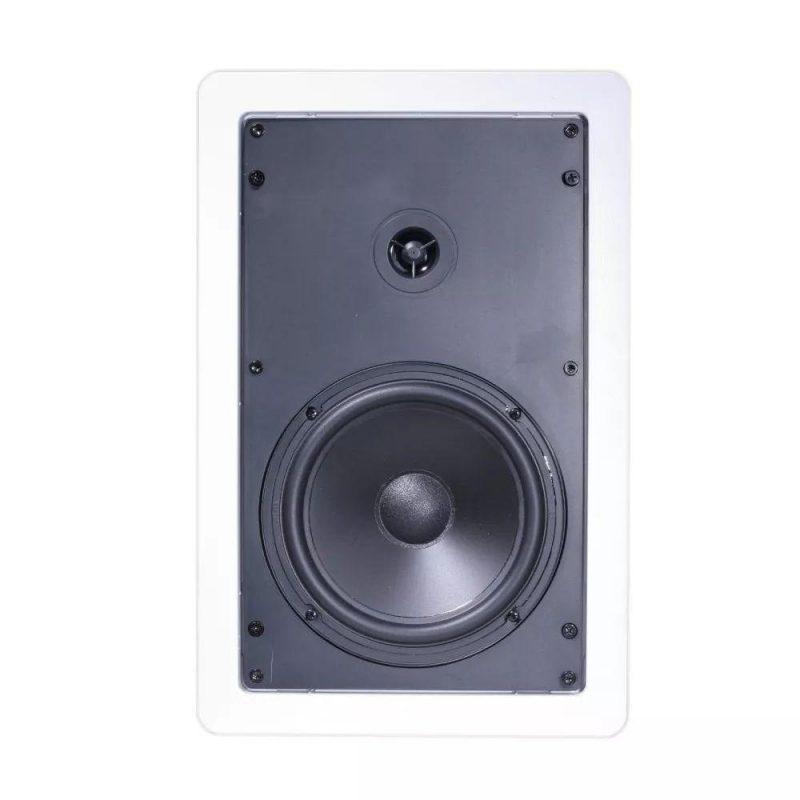

Klipsch R-1650-W

為了讓用戶感受到全景聲帶來的震撼感受，設計師還在影院內增加了兩隻Klipsch R-1650-W揚聲器作全景聲環繞之用。R-1650-W持續功率為35瓦，峰值能達到140瓦，靈敏度為88dB（2.83V/1m）。這款高靈敏度、大功率的入牆式揚聲器能夠根據牆面的顏色通過表面上漆的方式作出外觀的改變，如此一來，既不會破壞影院房間的整體感，又能享受到環繞聲帶來的包圍及真實感。

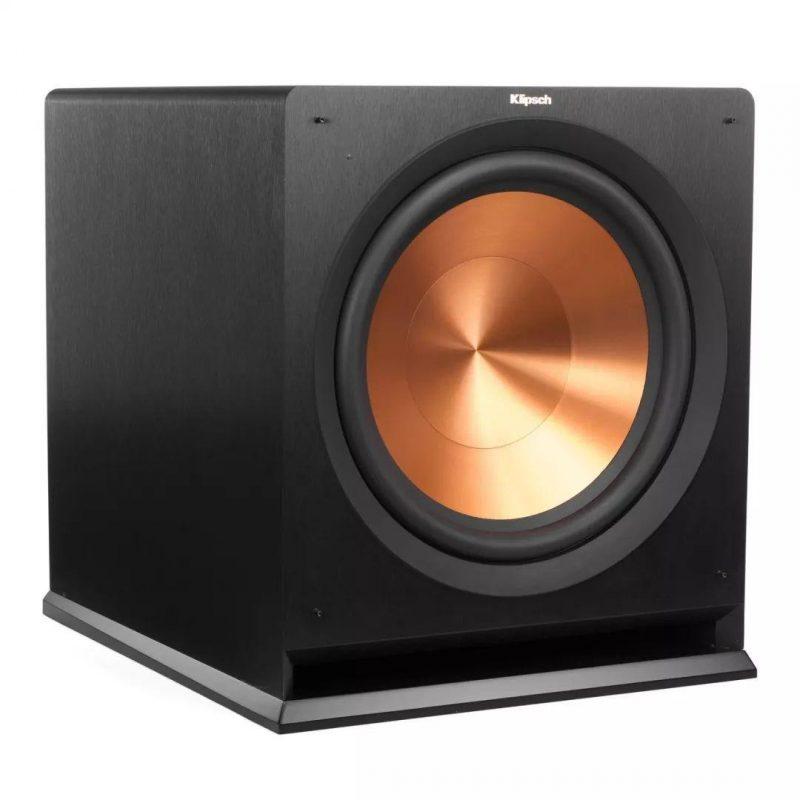

超低音可以說是影院「迅猛」及「力量感」的一大來源，為了保證這個24平方米的私人影院能夠展現出驚人的速度感以及澎湃力量帶來的「激情」，設計師採用了一隻Klipsch R115SW超低音。這款超低音同樣配備了一個擁有極強辨識度的陶瓷鋁低音單元，不同的是，單元的面積為15英寸，即便面對大動態的電影聲效，也能輕鬆駕馭。顯眼的古銅色超大低音單元在蓋上網罩後靜悄悄地融入到這個房間當中，看起來更像是一件稍大的裝飾。15英寸低音單元下方是一條條形的前置反射孔，可以說這款超低音非常符合面積有限的用戶。前置的倒相孔讓超低音能夠儘可能靠後方及側方牆體擺放而無需擔心表現。通過背板上清晰簡單的調控，用戶可以享受到適合自己的低頻效果。
