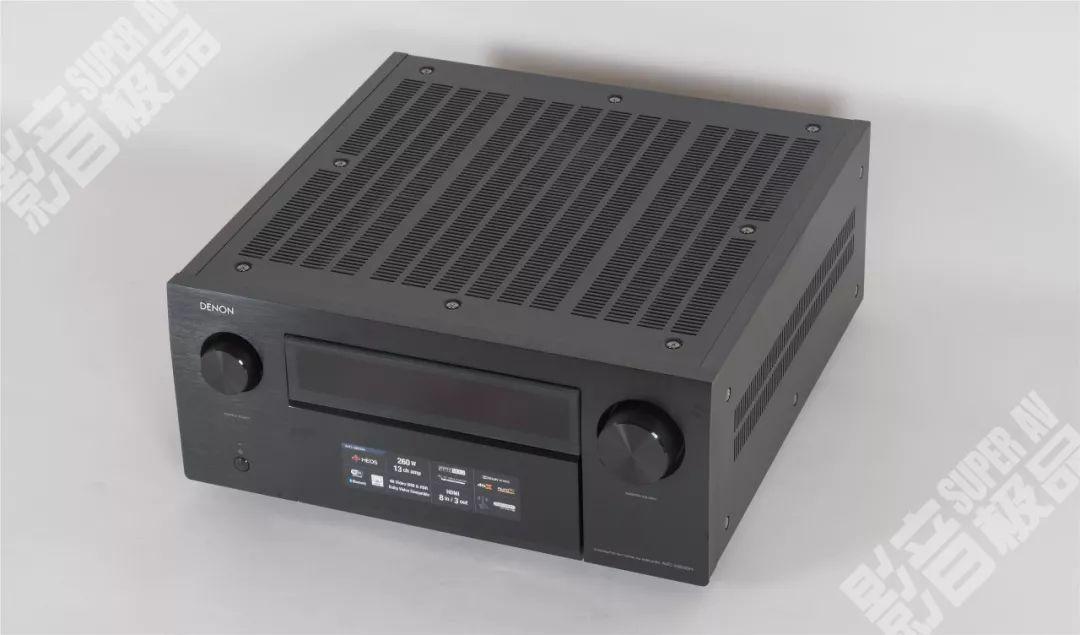

左X6400H,右X8500H
從體積上看來,是不是覺得沒什麼可比性呢?
再拆掉左右擋板,所有緊固螺絲都比X6400H高規格
對於目前的日系AV功放機來說,這樣的擋板已經非常厚和重了,快趕上裏面的散熱鰭片了

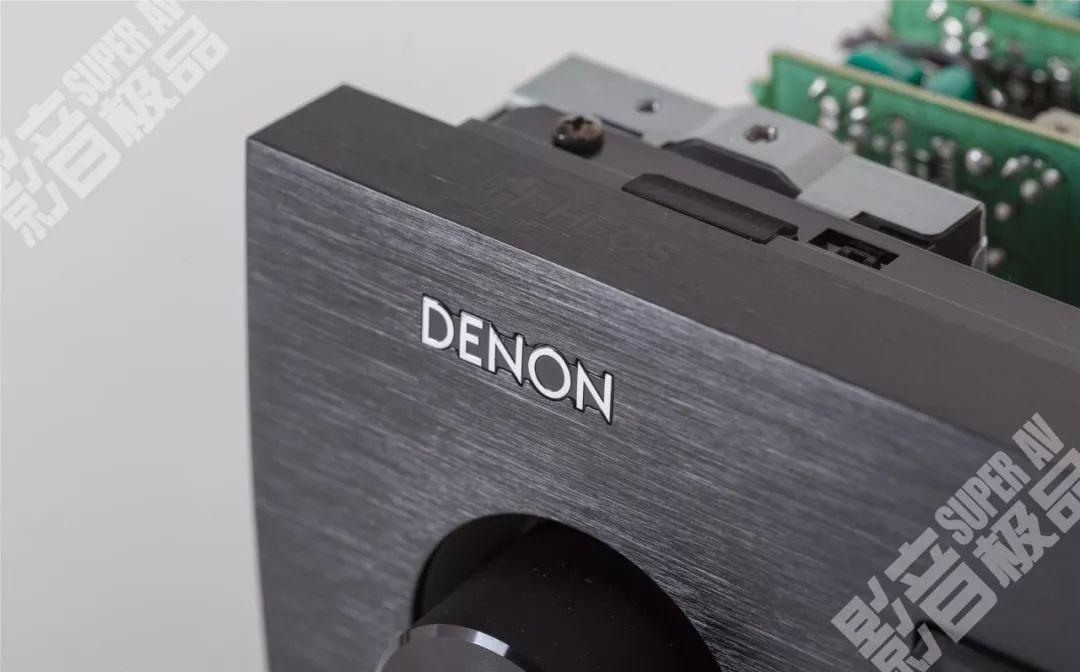

再次加厚的拉絲前面板

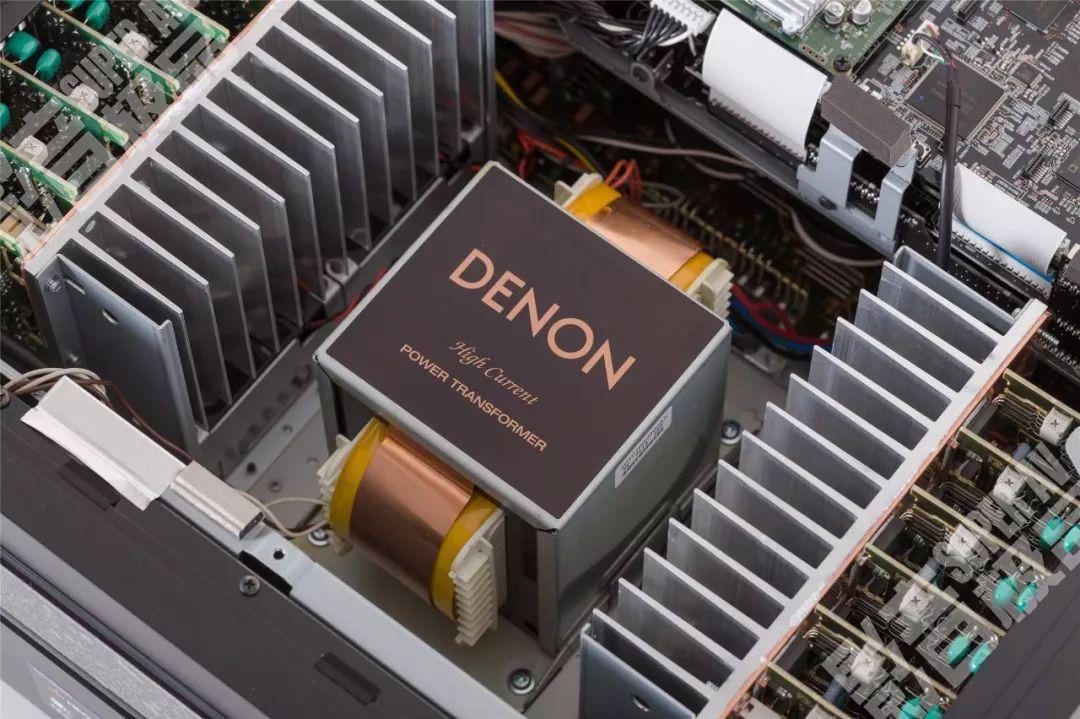

先看變壓器,也就是我們常說的牛,X8500H用的仍然是方牛
方牛環牛的東西就不在這展開了,需要特別注意的是,X8500H使用的方牛比以往所有型號都要大,性能都要更好

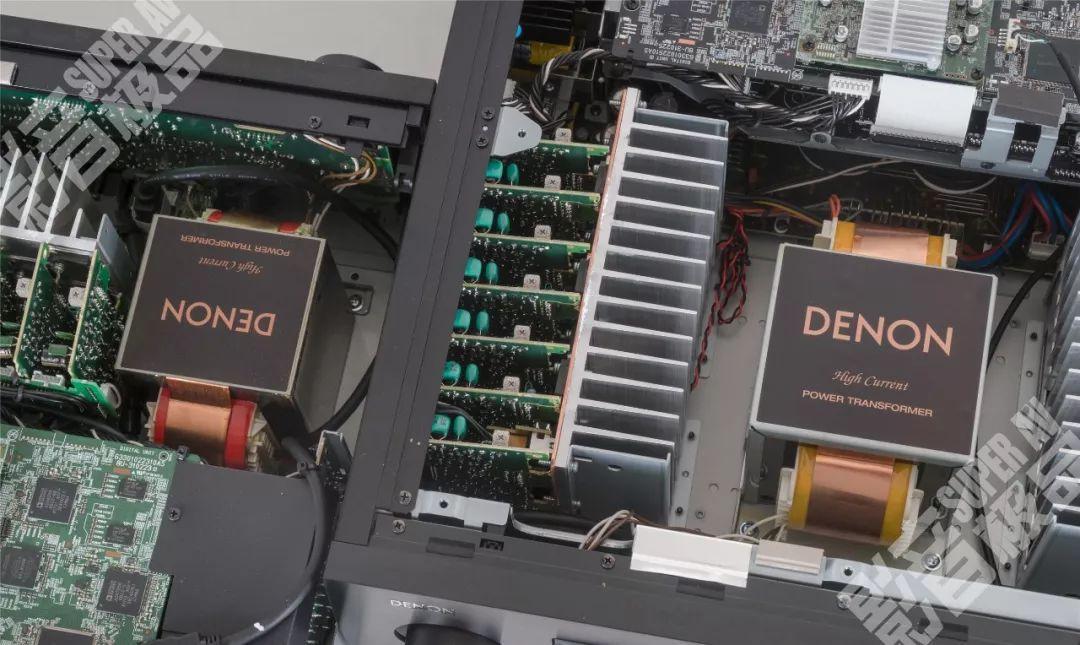

還好同時間有X6400H在,就能一張照片告訴你X8500H這隻牛為何說大很多

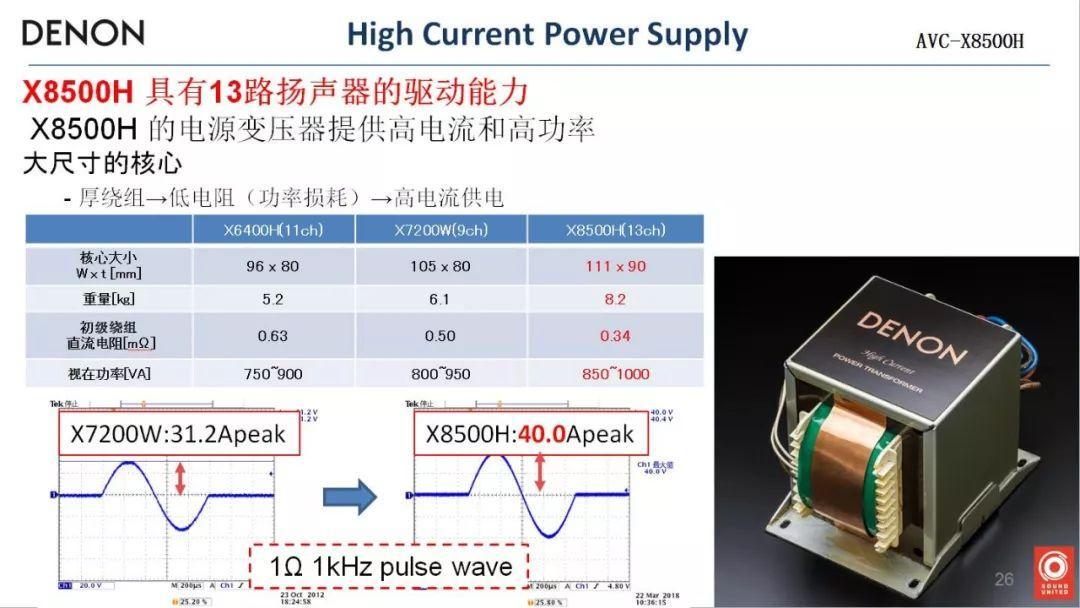

因為不同的照片有不同的比例,沒什麼說服力,當然參考數據更有說服力
圖片來自官方
通過數據的對比,現在知道這顆方牛為何牛了吧?
首先,為了實現13聲道功率放大,這顆牛就要比X6400H、X7200W的大,不僅是芯更巨大,線圈也有夠粗,才會帶來更低的電阻(功率損耗)、提供更大的供電電流
相比之下X8500H的牛重達8.2kg,X6400H和X7200W的5.2kg和6.1kg難免相形見絀
然後就是初級繞組的直流電阻,X8500H的方牛達到了0.34mΩ,本來低於0.4mΩ已經是了不得了
現在更是拋離X6400H和X7200W的0.63mΩ和0.5mΩ
視在功率上面,X8500H達到了850-1000VA的範圍,就是為了保證更大的有功功率

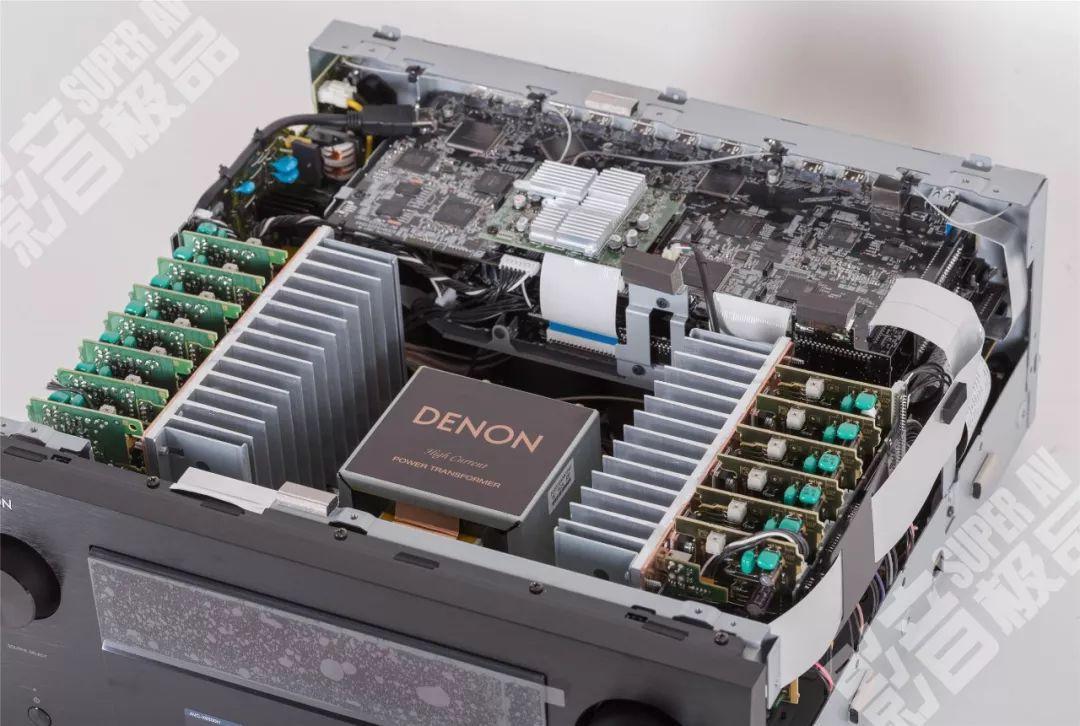

在變壓器兩旁的,就是功率放大模塊
這些模塊都是獨立單片式的放大,天龍中高端之後的機型都這麼做,
作為旗艦定位產品,X8500H採用左右聲道分立放大的方式,而且還是所有左右聲道都分立

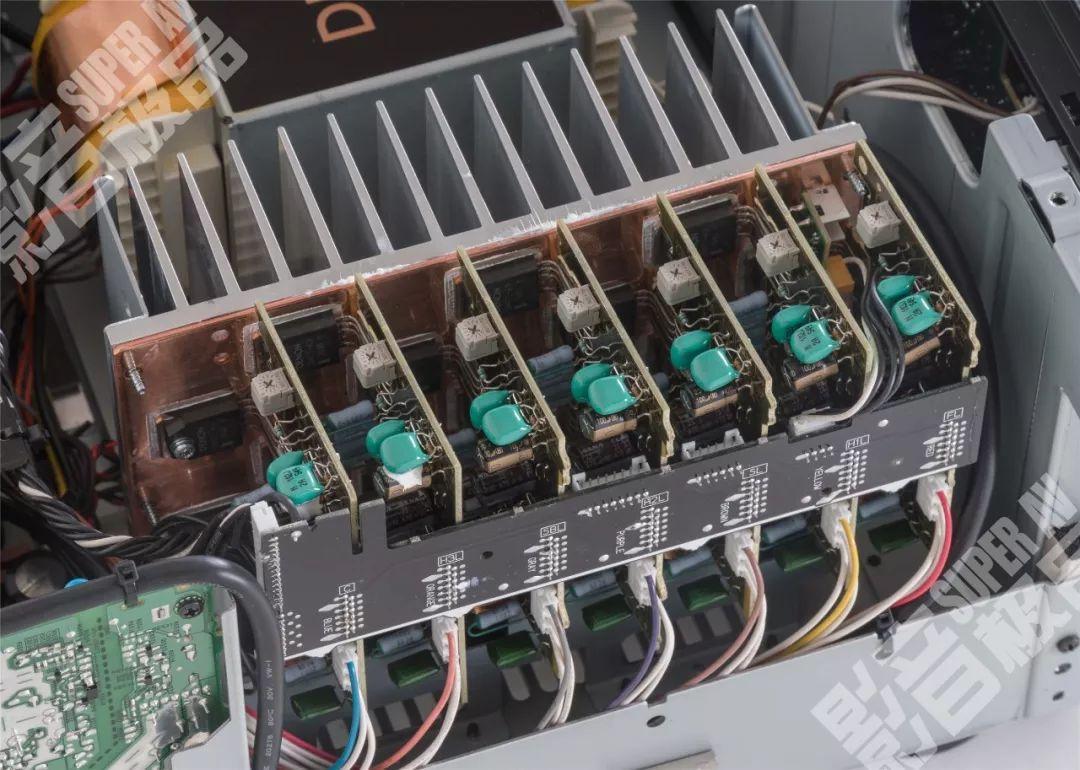

這張圖就可清晰看到這裡是純粹的所有左聲道放大,且獨立模塊放大,
中置聲道被安插在這裡了
這是X6400H的功率放大模塊,雖然也是獨立模組了,但是沒有做到如X8500H的左右聲道隔離

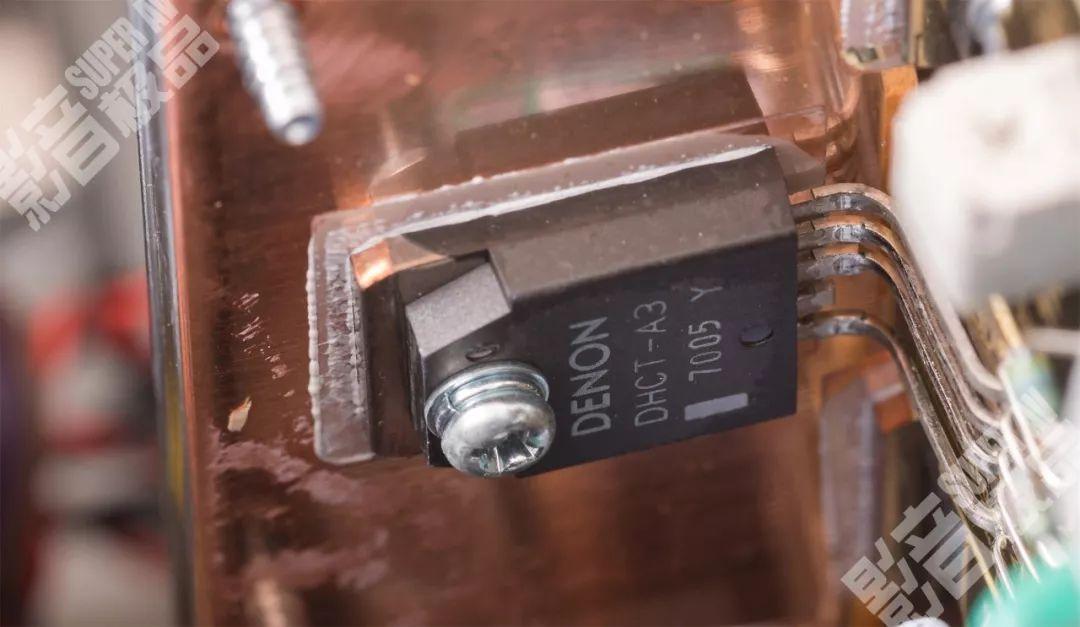

特寫一下這個天龍特供的放大管
圖片來自官方

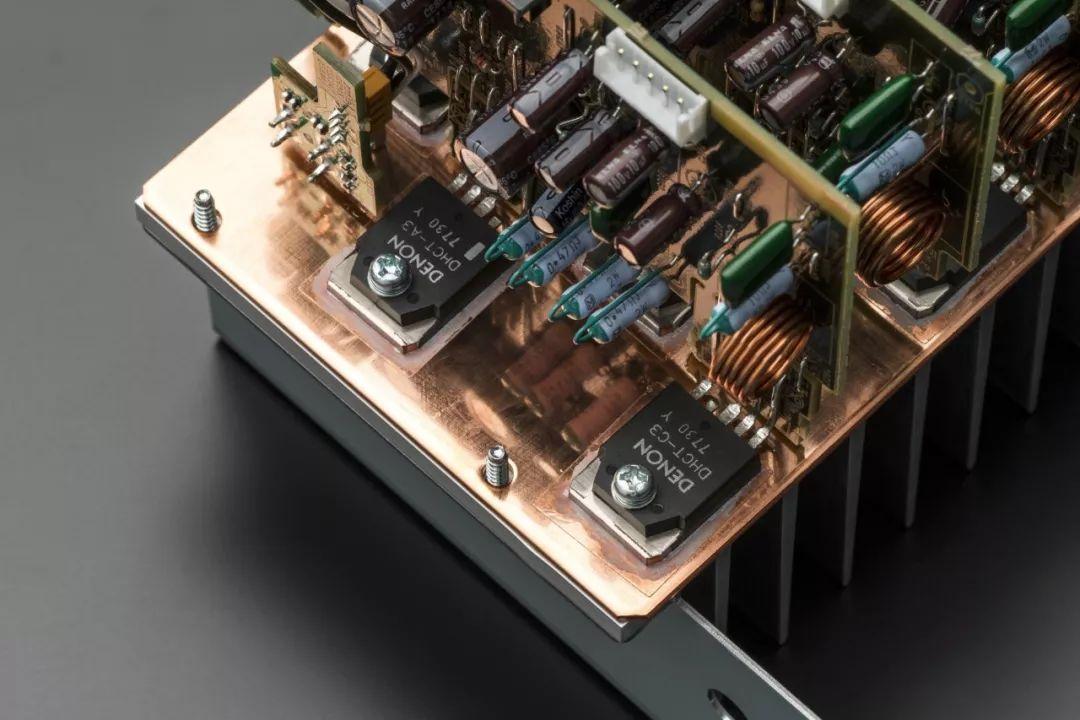

每個聲道,都有一對SANKEN為天龍特供的DHCT-A3/DHCT-C3複合功率放大管
圖片來自官方

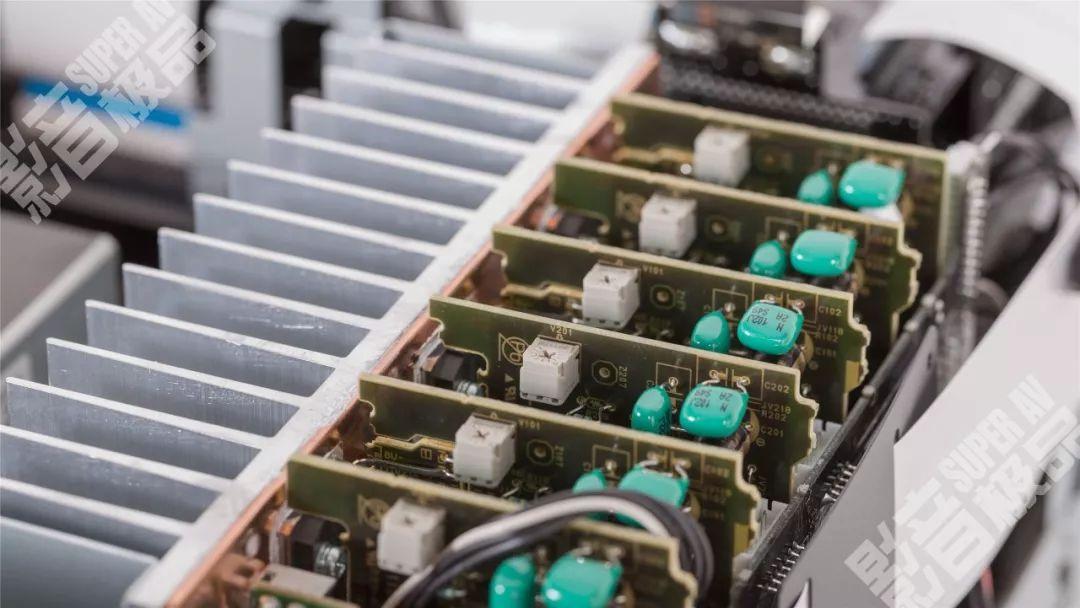

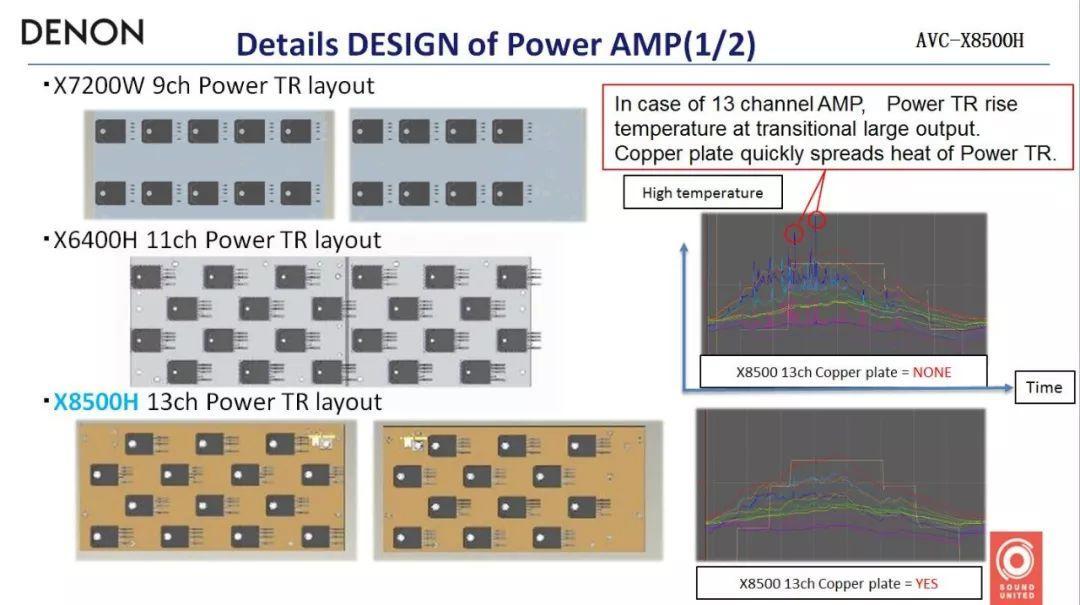

並且功率管採用交叉分佈的方式
這樣能讓功率管在大電流工作而發熱的狀態下,讓散熱模塊受熱更加均勻,這樣的散熱效率才會更高

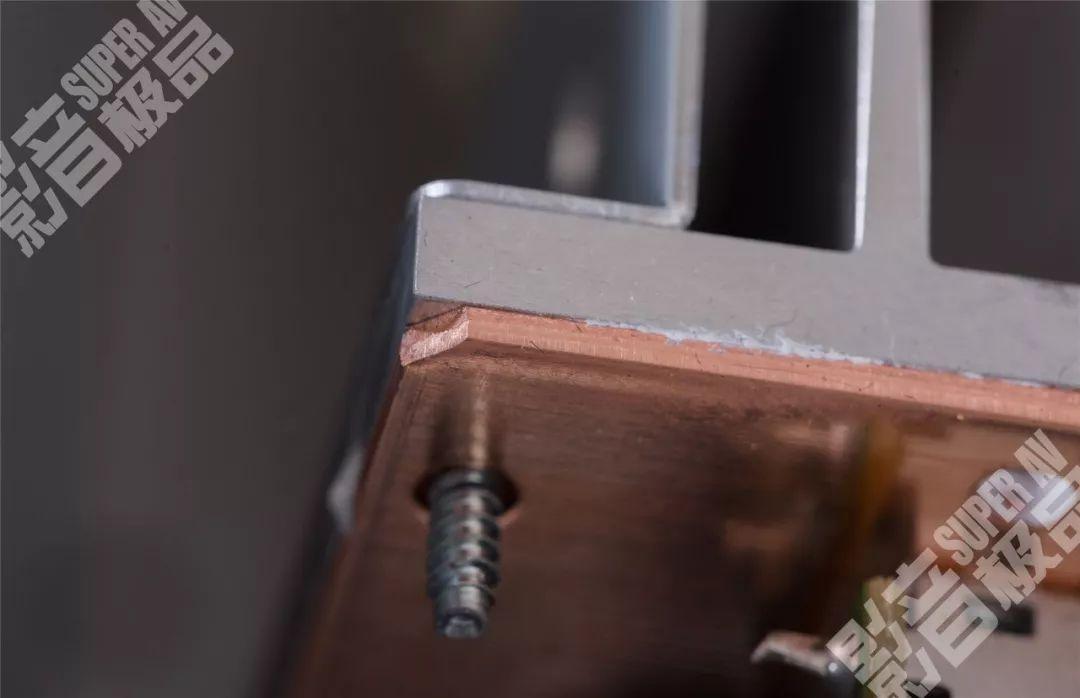

不僅如此,連緊貼功率管的散熱片,都採用了先銅後鋁的結構
因為銅導熱能力更強,能把功率管的熱量迅速帶走
而鋁鰭的導熱能力沒有銅強,但是熱量散走的速度比銅快,這樣組合起來,就會讓整體散熱能力更強
除此之外,所有散熱鋁鰭都比以往型號增厚2毫米,增強散熱能力
想不到天龍的堆料能力越來越強了,這可是正面的褒獎哦,畢竟擁有不低產量,還能有如此厚料,已經算是很難得了

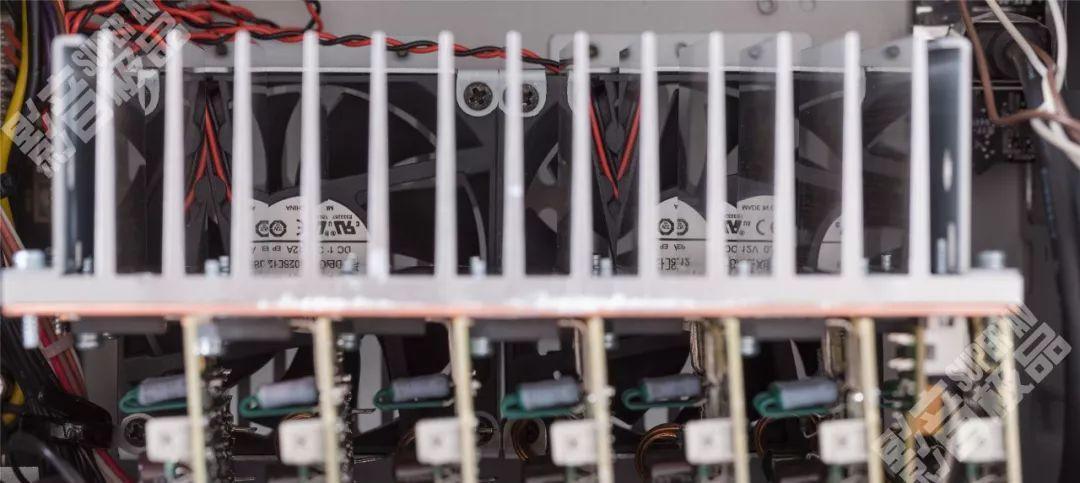

雖然每個大散熱模塊底下都安插了兩個散熱風扇,
但實際上就算X8500H比較熱的時候(其實X8500H大部分情況都不熱),小編就算湊上前去也聽不見風扇的聲音,所以這散熱噪音其實可以完全忽略

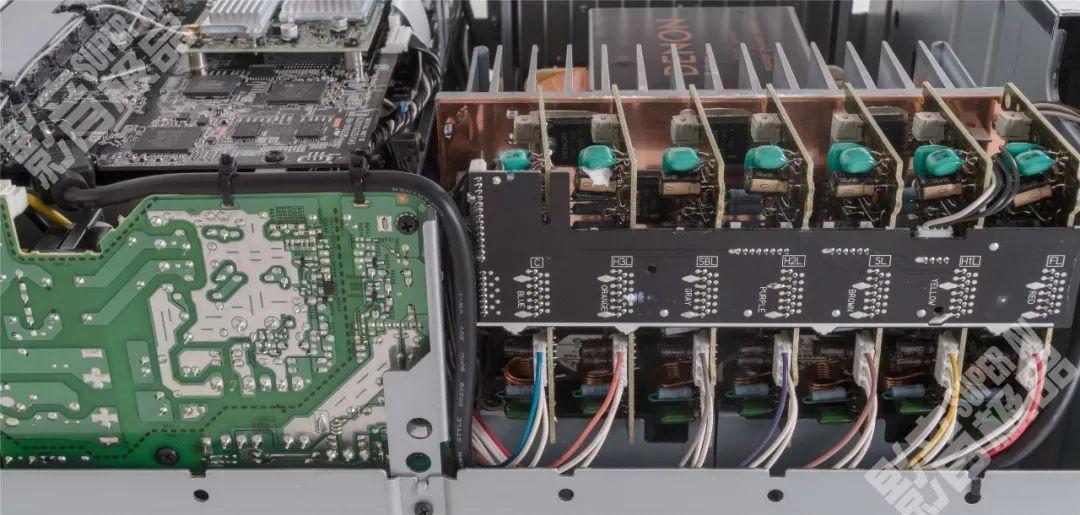

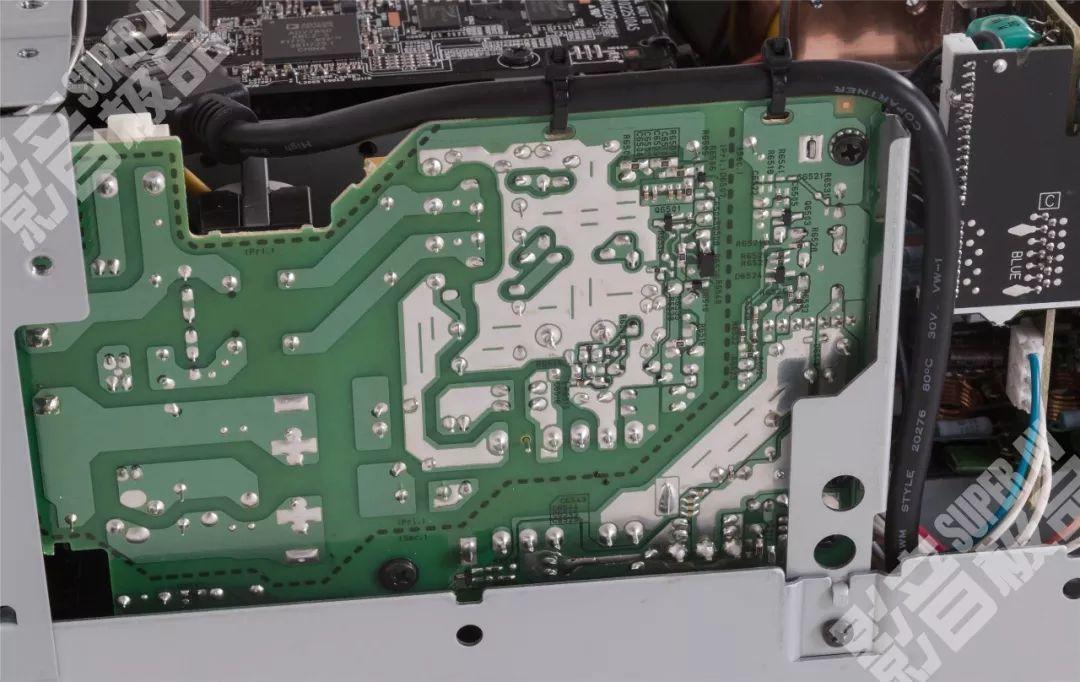

在圖中放大模塊的左邊,是電源輸入板,各位可以看見很顯眼的一大堆銀色錫
這正是大面積覆銅的做法
在電源模組中選擇大面積覆銅,道理很簡單
越大面積的覆銅,就是越大面積(越粗)的導線,正是為了保證功放機的大電流供應
這樣的覆銅處理,在其他PCB板上也有,但是小編不便拆卸

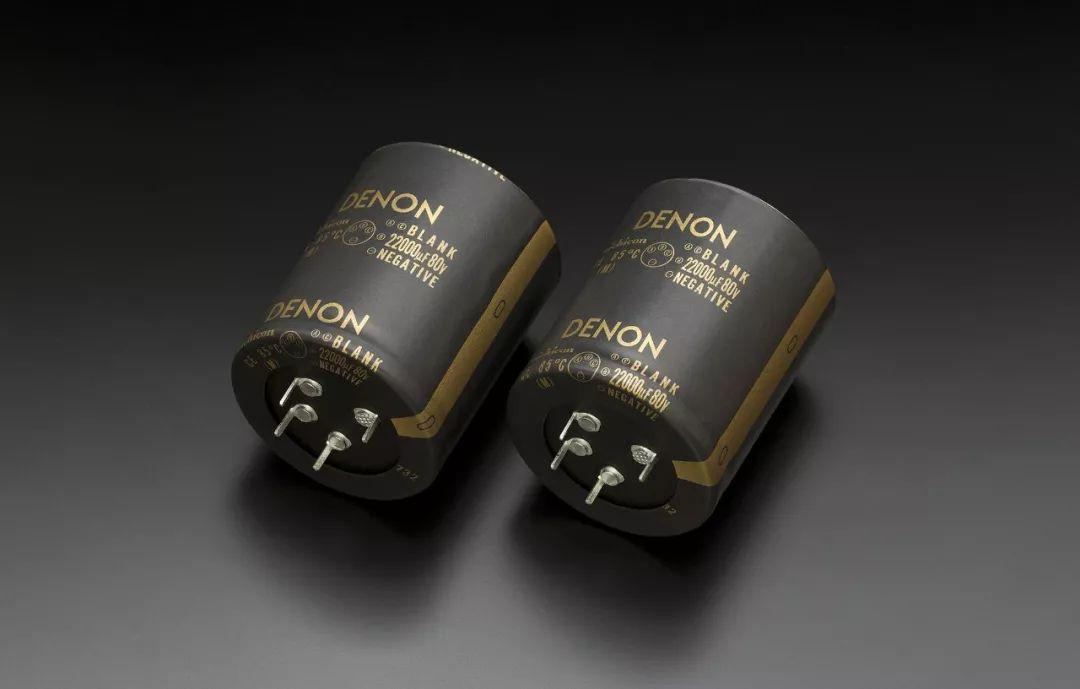

在電源電路中,有兩顆碩大的電容很難拍到,就是日本Nichicon為天龍特供的22000uf濾波大電容

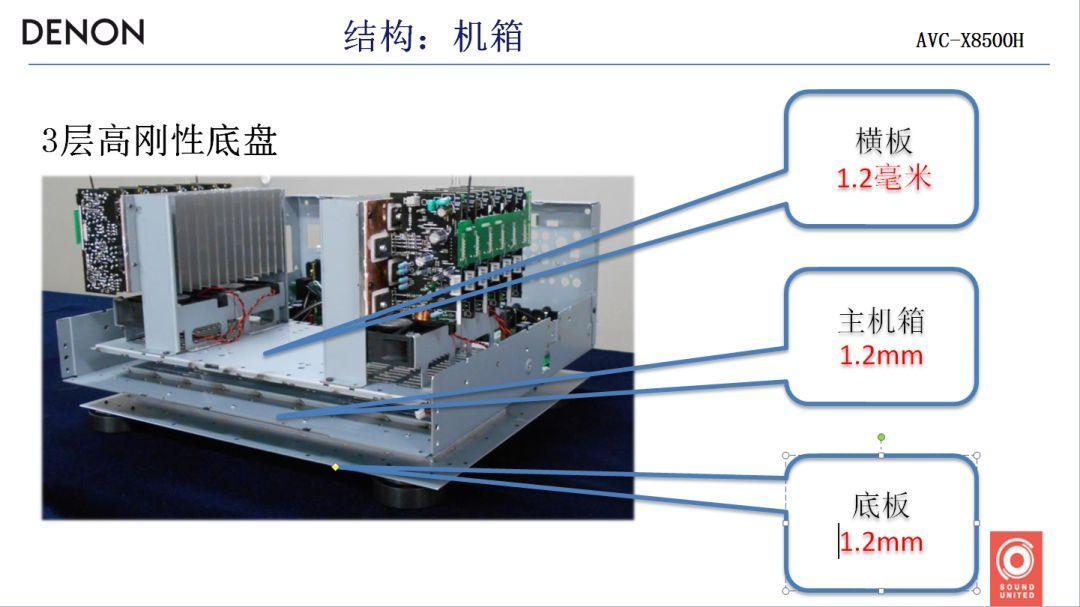

在機箱底盤結構中,也分了三層來處理
來看一下十分核心的數字處理板塊了
X8500H採用了兩顆ADI的ASDP-21573雙核芯片來服務於DSP部分
這次並沒有如從前高端/旗艦機型那般使用四片ADSP21487了,正是因為ASDP-21573雙核芯片更強
資料來自官方

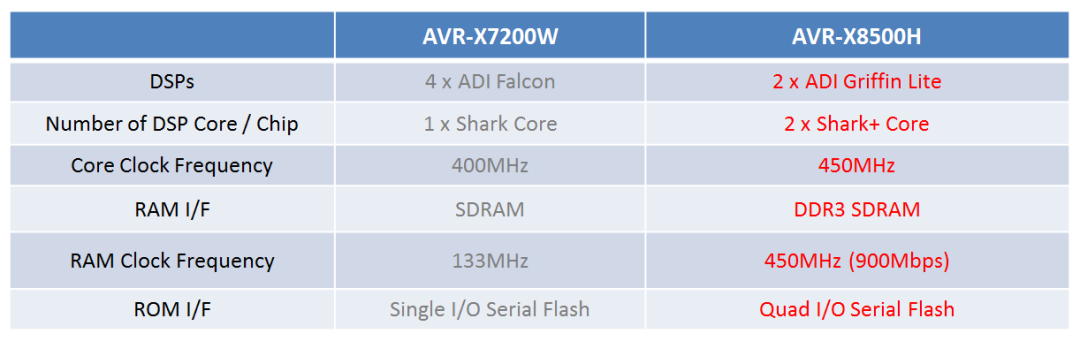

更多的聲道意味着需要更高速的數據處理能力,雙核的ASDP-21573一片頂兩片還不止,核心處理頻率更高,
內存也從SDRAM升為常見的DDR3,並且內存處理頻率更是高了不少
資料來自官方

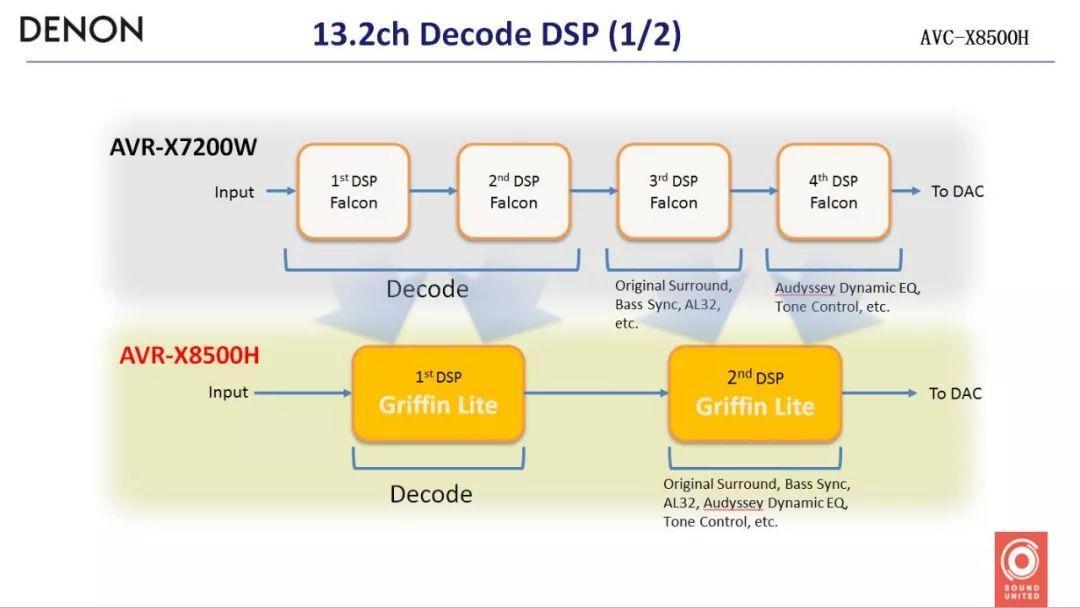

更短的信號處理通道,以前是兩顆DSP用於解碼,現在是一顆雙核DSP用於解碼
以前是兩顆DSP用於Bass Sync、AL32、奧德賽XT32 EQ、音調控制等處理,現在是一顆雙核DSP搞定

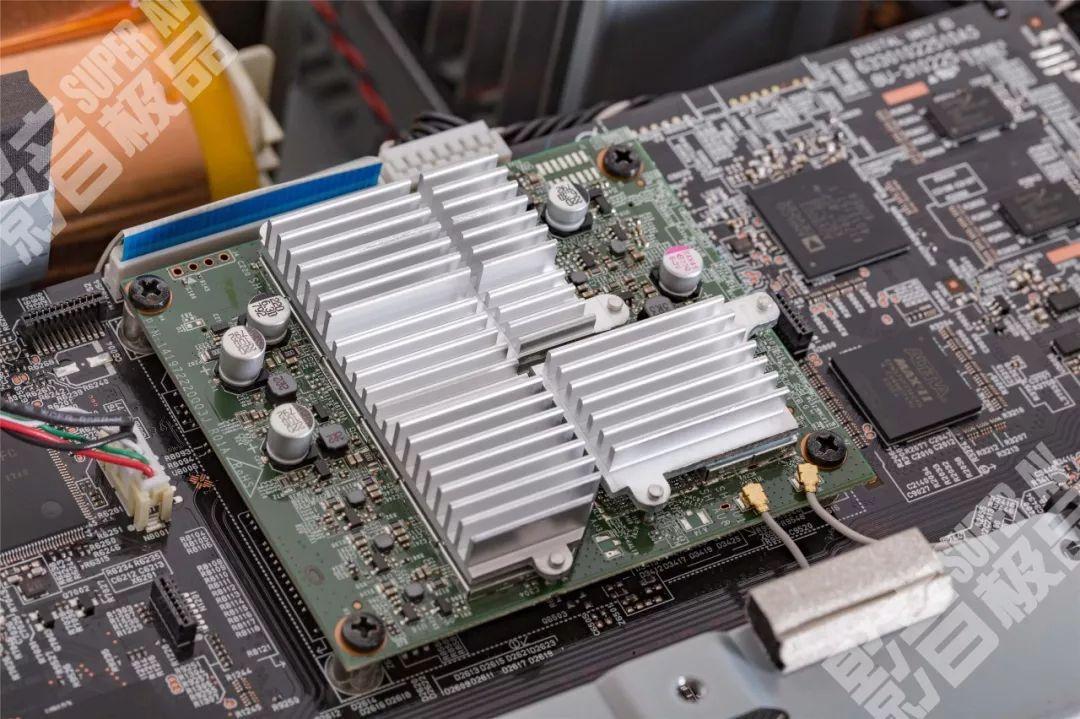

這是HEOS模塊及其他無線接收處理模塊,這是高頻電子電路,需要獨立一個板塊,以前也是這麼做的
採用ADI公司的ADV8003作為視頻信號處理器,包括12bit、4:4:4YUV等多項高規格支持
多HDMI接收、快速切換、ARC等多項處理,使用了ADI 的ADV7850芯片

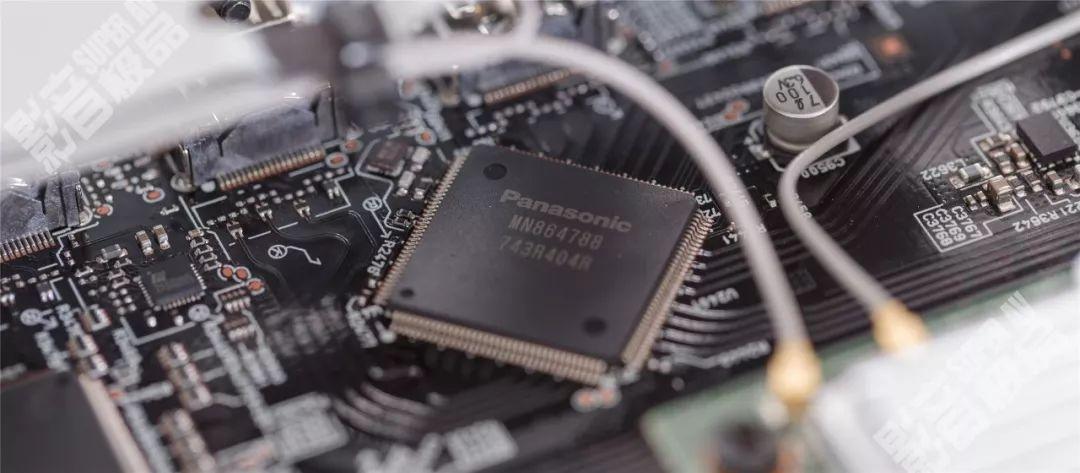

採用日本松下的MN864787與MN864788作為多路HDMI輸入/輸出

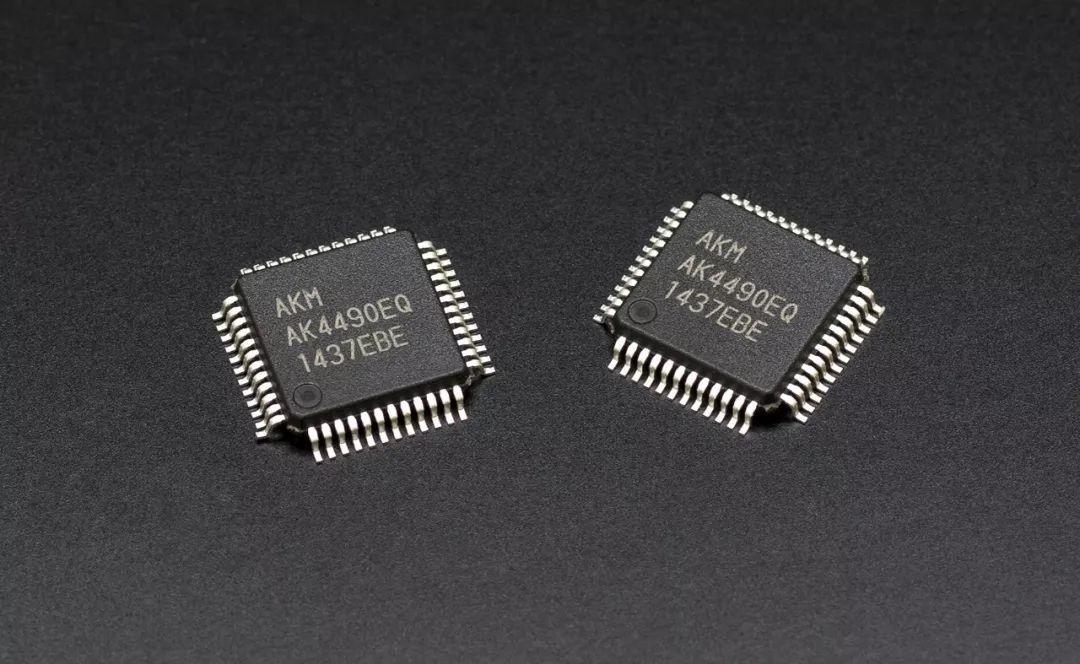

DAC數模轉換芯片上,X8500H採用了非常高規格的AKM AK4490EQ
這顆DAC能達到768kHz/32bit的高規格處理
圖片來自官方

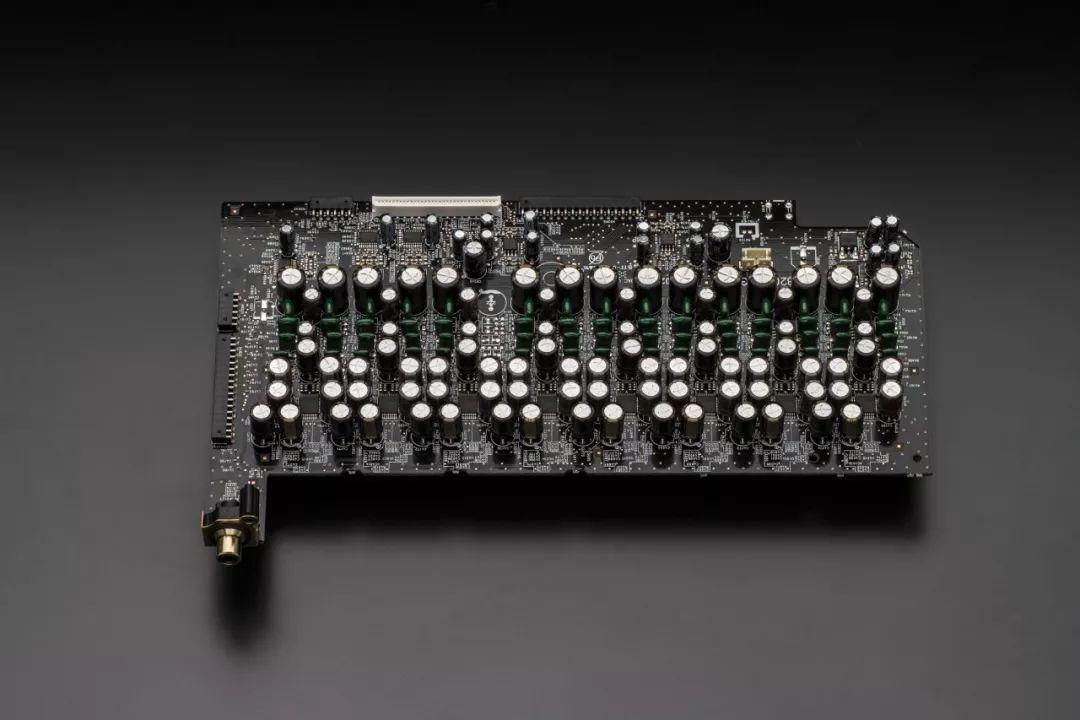

為了減少各級不同處理的電路的相互干擾,DA板塊是獨立於數字信號處理的頂層板塊的,這也算是常見
而這裡的重中之重是,X8500H竟採用了8顆高規格的AKM AK4490EQ在作為15.2聲道的解碼
每顆AKM AK4490EQ處理兩個聲道的數據
並且這個DAC模塊,擁有來自電源模塊的獨立供電

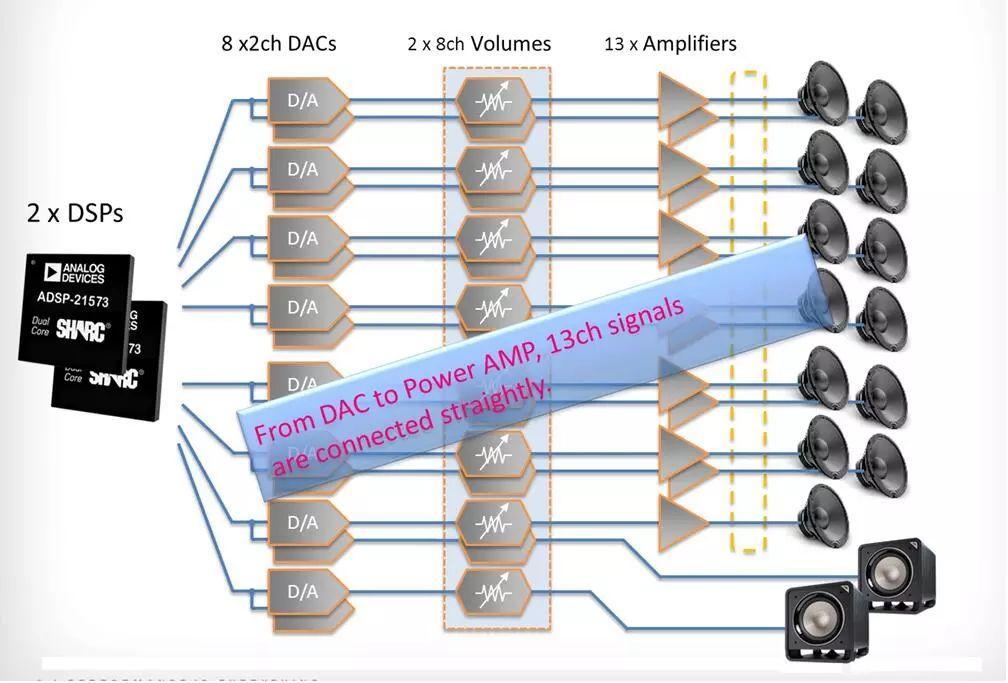

從DSP處理到DAC解碼到先前提到的獨立模塊放大器,X8500H的處理電路變得越來越精簡直接
這是會對聲音帶來正面影響

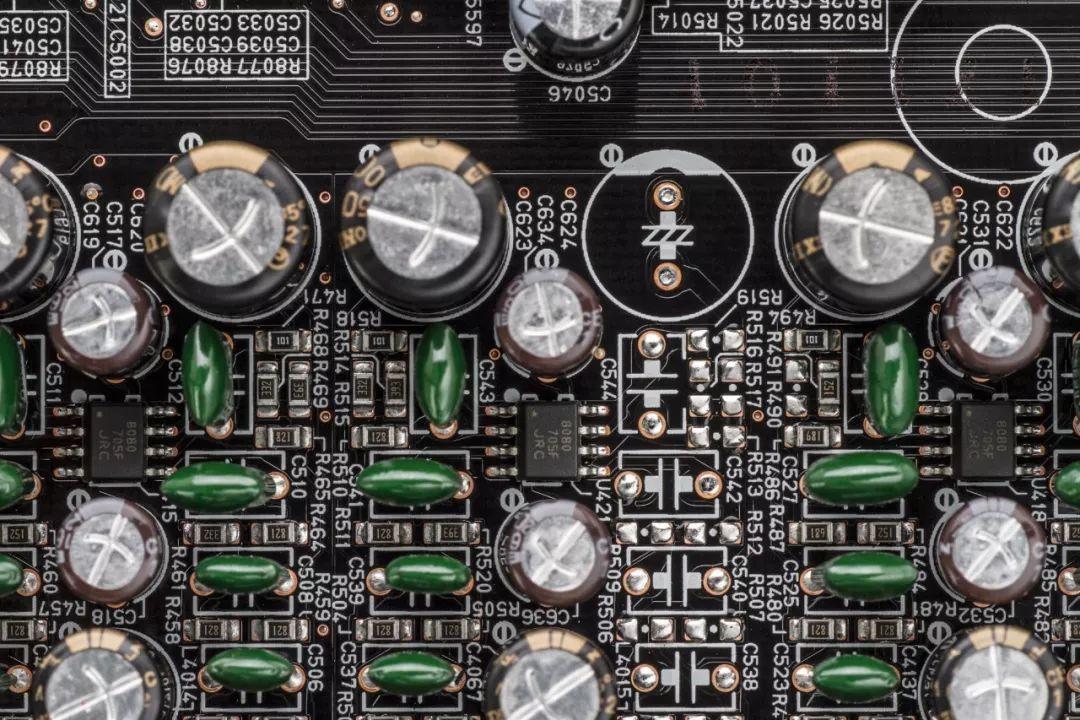

X8500H的運算放大器
資料來自官方

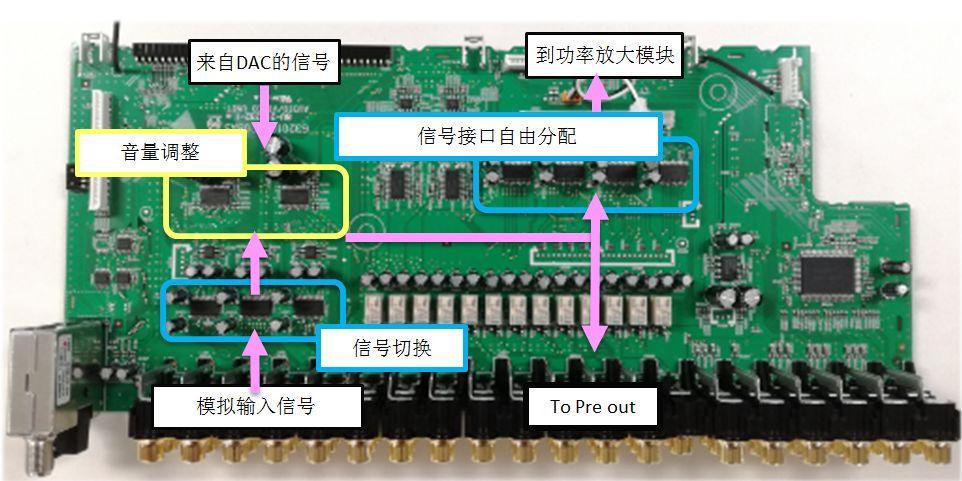

在前級放大電路上,與老款X7200W不同的是,X8500H採用了9塊芯片來把以前X7200W用兩塊芯片負擔的工作分開做好,
分別採用三片JRC NJU72750來作為7個輸入/3個輸出的信道選擇
採用兩片JRC NJU72343作為前級音量控制
採用4片JRC NJU72751來作為4個輸入/4個輸出的信道選擇

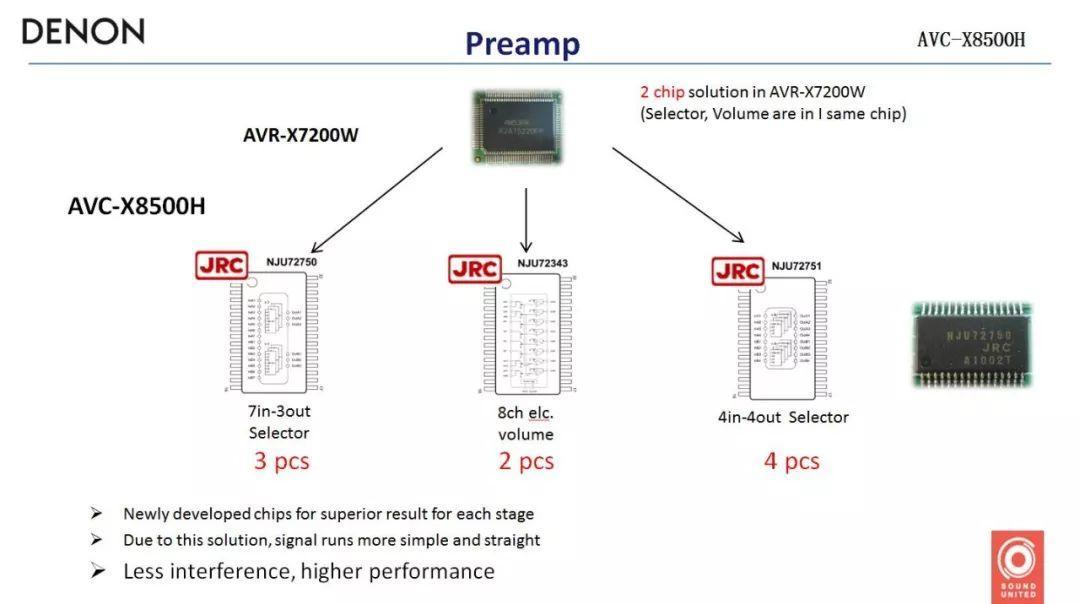

此圖便仔細說明了X8500H這個新處理電路的優勢
為了獲得更好的各種信號分離處理,並且讓信號傳輸更加精簡直接
X8500H的所有切換型IC和增益型IC都分開完成任務,

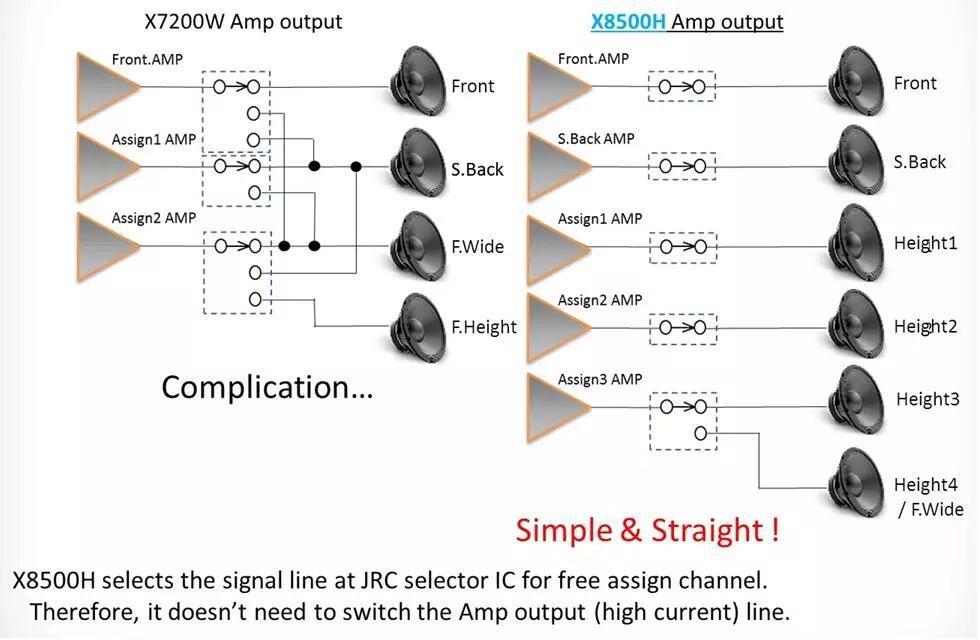

X8500H採用多款JRC控制芯片,來代替X7200W雙芯片複雜控制的老方案
好了,內部電路的解析就到這裡,X8500H的更多聲道支持與更好音質,確實是離不開更強的芯片、更強的用料、更好的屏蔽與更優秀的信號處理方案
——15.2聲道如何玩——
那麼到底X8500H的擺位支持如何?
官方推薦推薦安裝角度,高度無需完全遵循
以下資料均來自官方

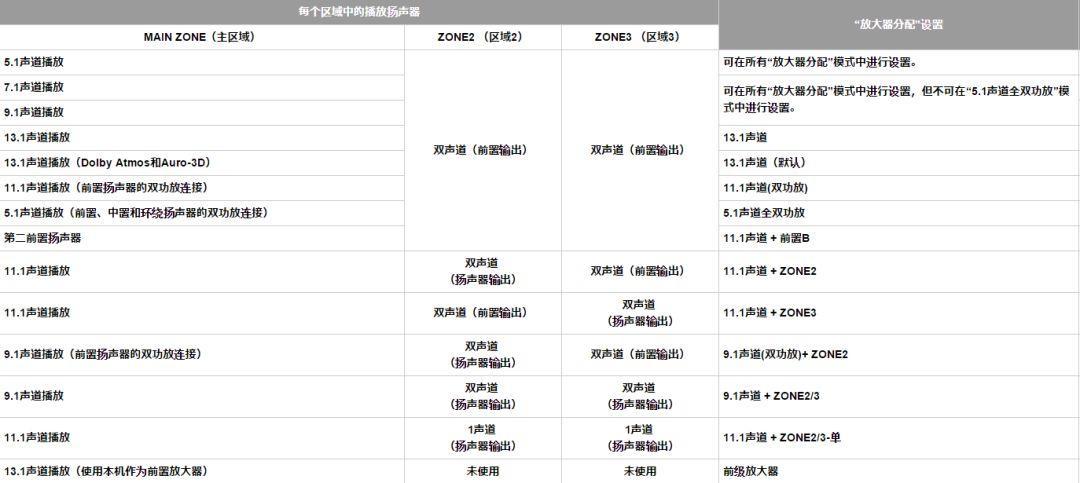

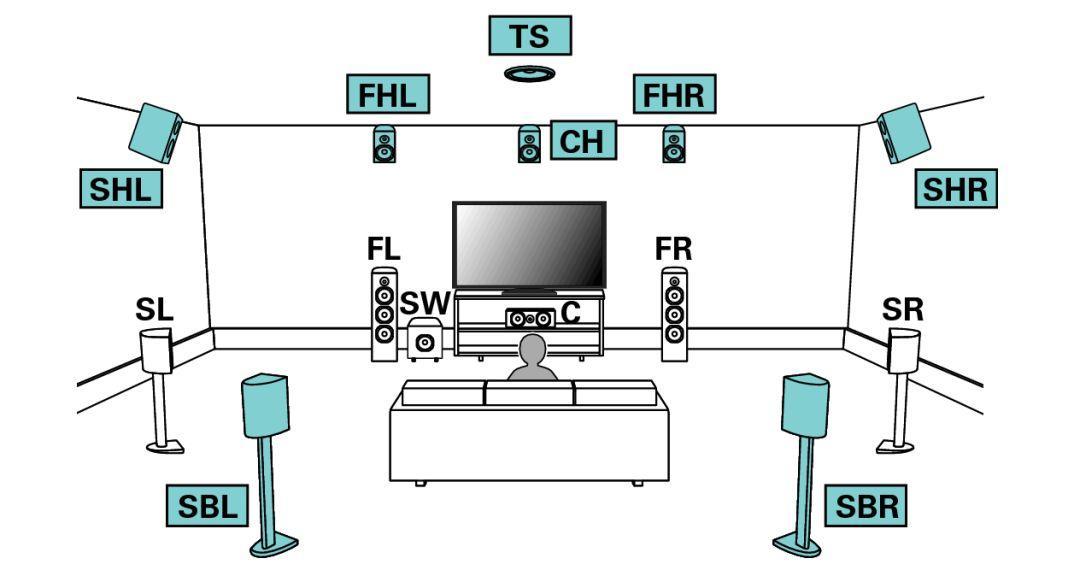

一張圖說明了X8500H的揚聲器連接支持
這裡只說一下重點的:

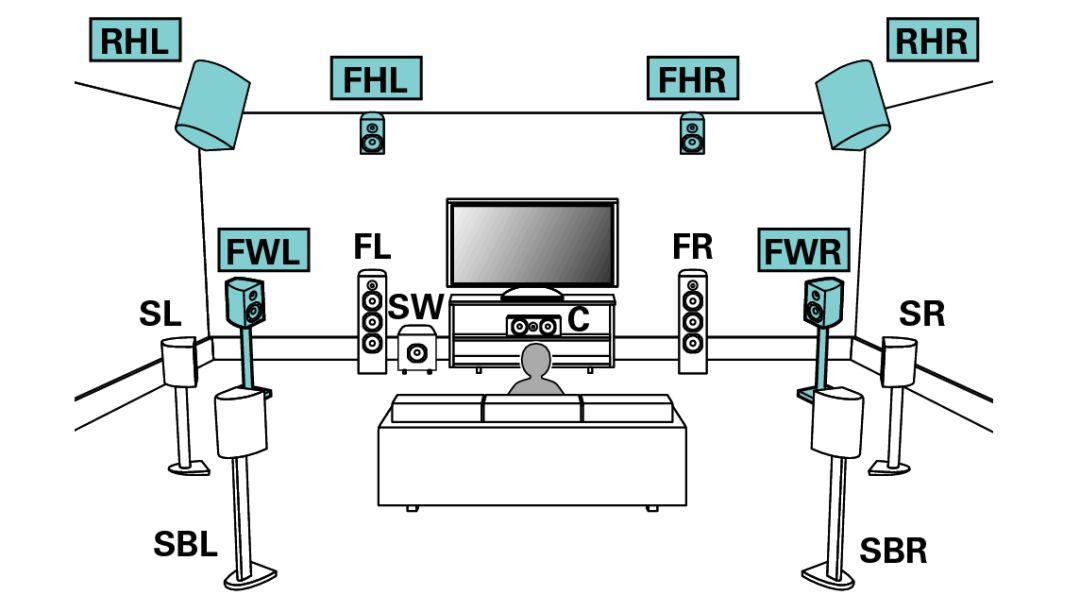

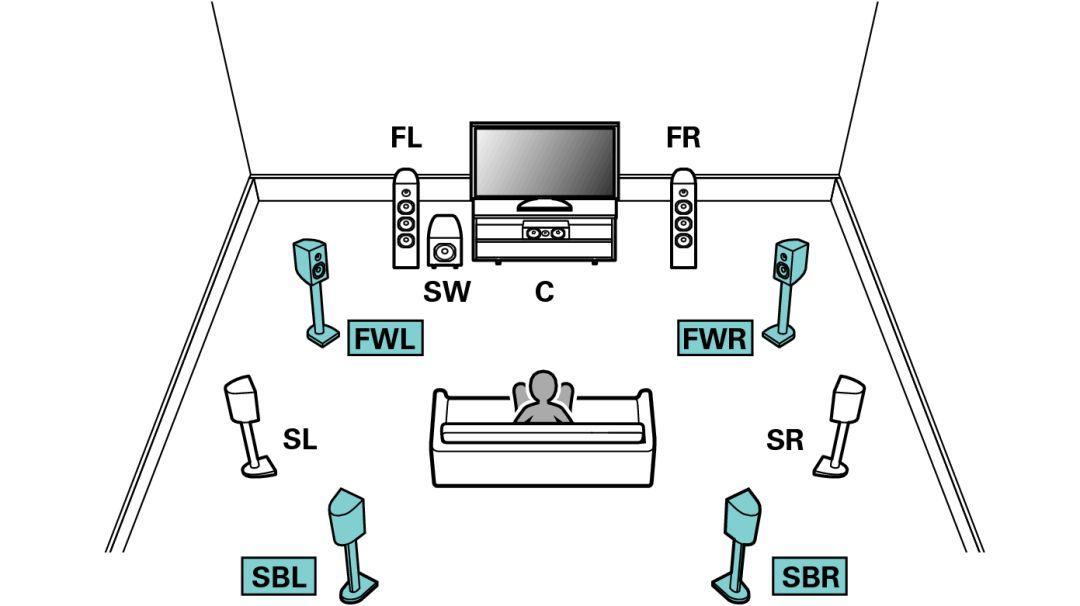

支持地面9.1聲道(X8500H的前置增寬不同於以往,下文另說)

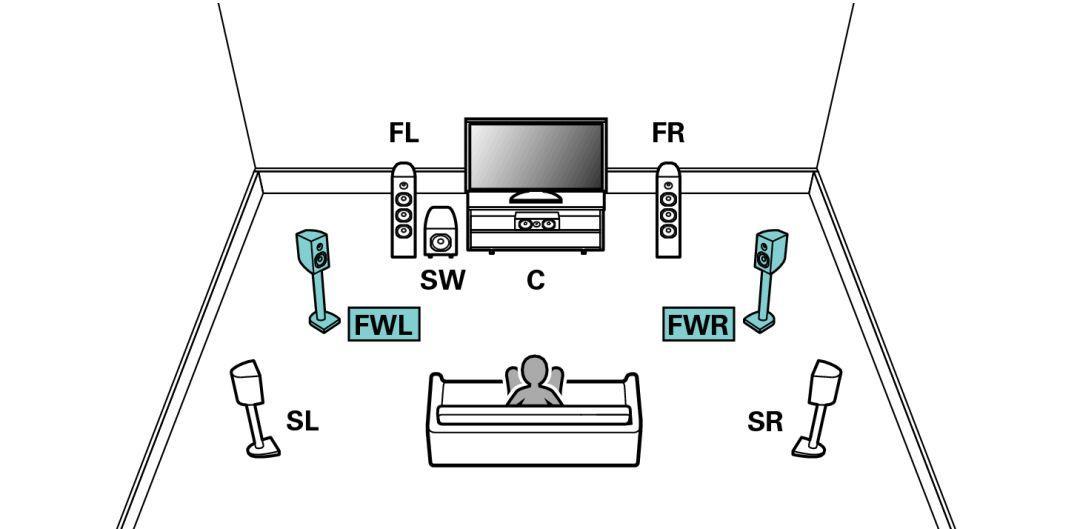

前置增寬也可以這樣玩地面7.1
針對於沙發緊貼後牆但是房間中間還可以擺放前置增寬揚聲器
平時不用的時候放在前置左右聲道揚聲器旁擺放就可以了

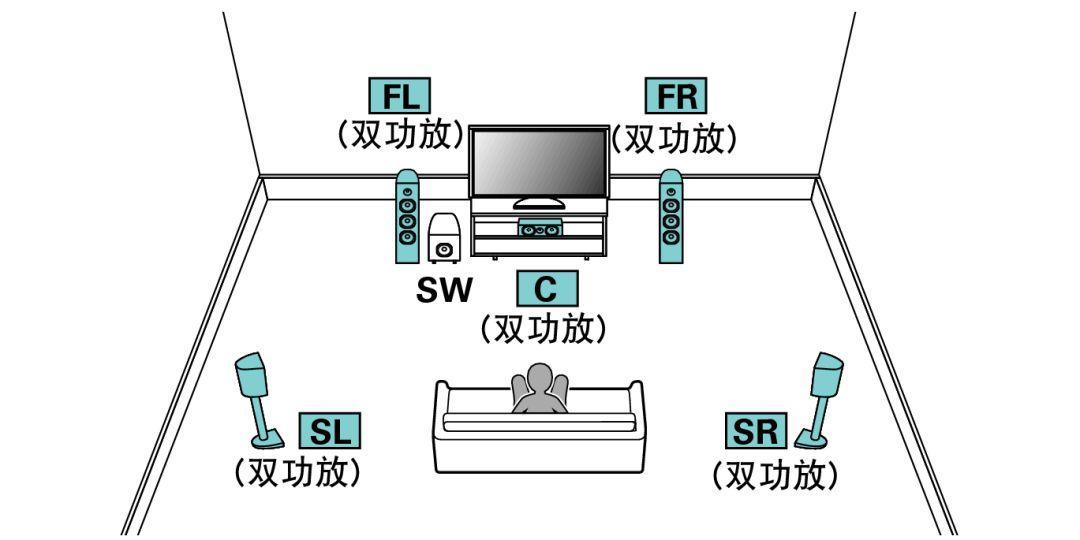

支持5.1雙功放,這樣就可以讓每個聲道有4顆功率管伺候了
——杜比全景聲13.1聲道——

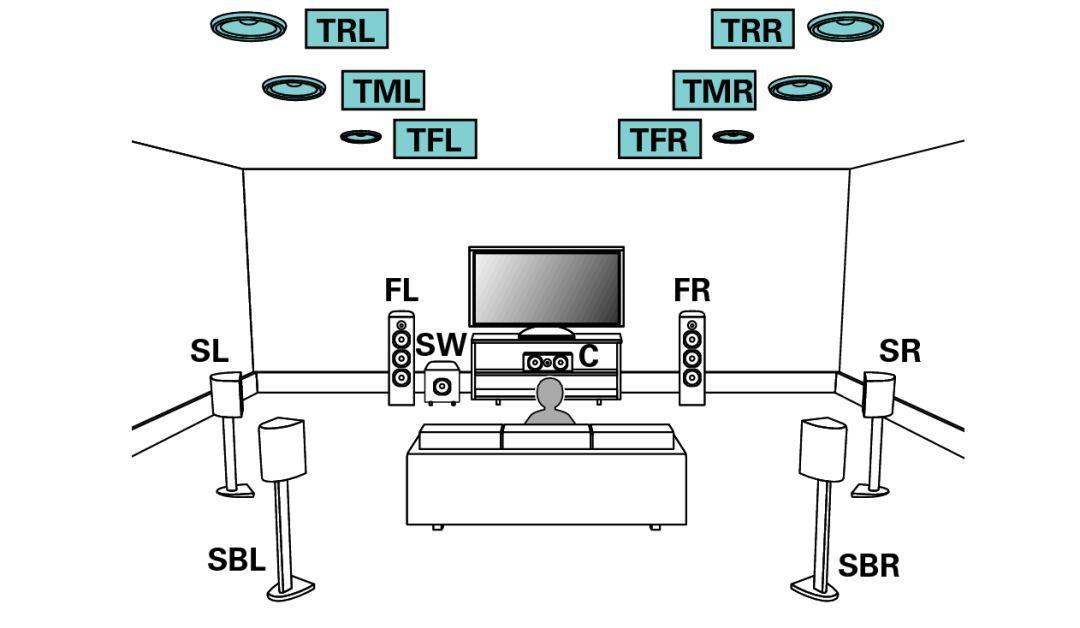

支持7.1.6聲道,這會讓比較長的房間擁有更加連貫的天空聲音軌跡

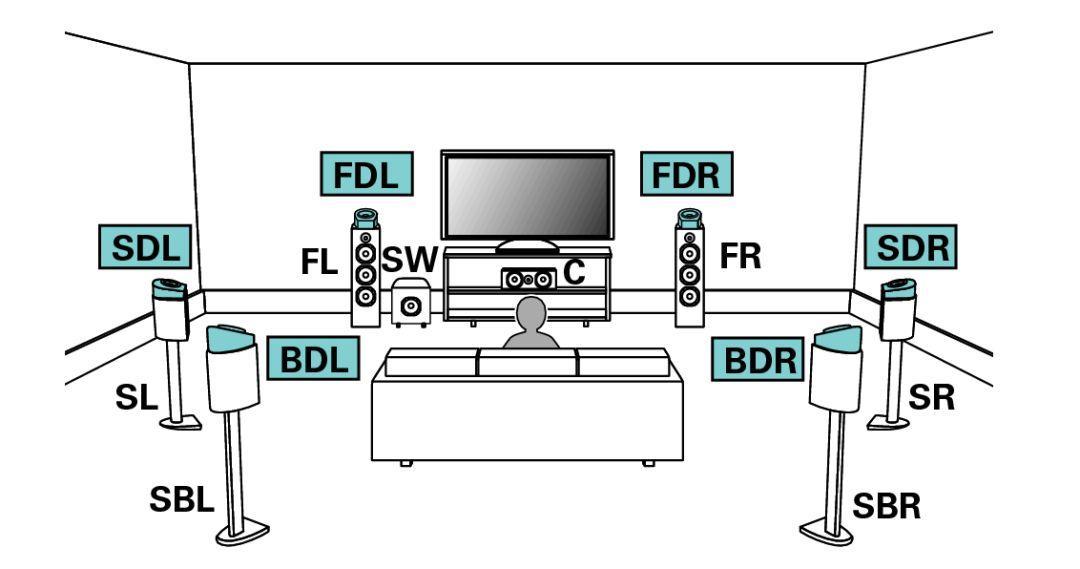

支持反射式7.1.6聲道布置,不過小編個人並不建議玩反射式,效果不是很理想,不如充分玩好7.1/9.1聲道
——Auro-3D擺放——

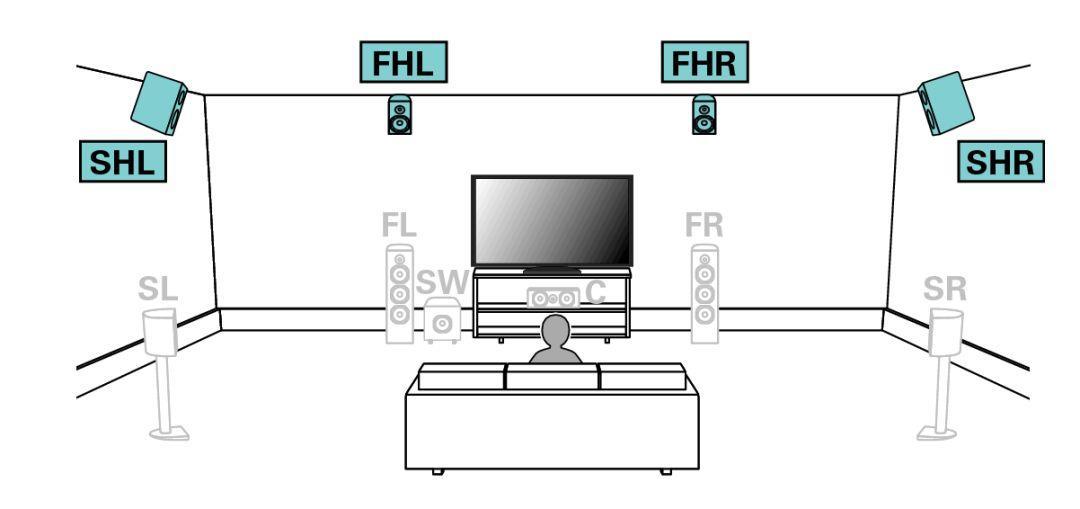

支持Auro-3D 9.1聲道布置

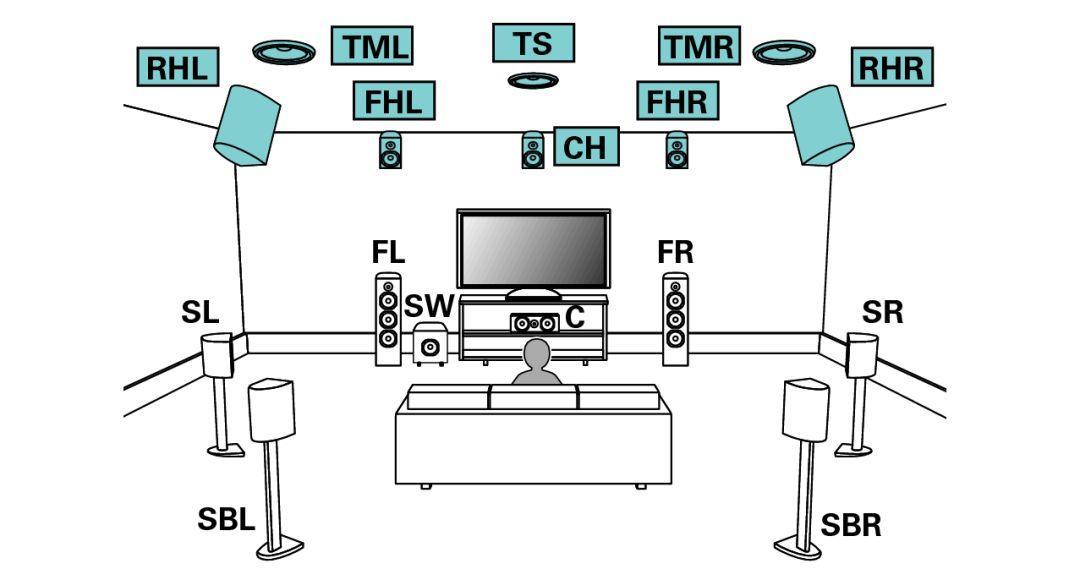

支持Auro-3D 13.1聲道布置,也是目前家用Auro-3D的最高聲道數量
這是X8500H的亮點之一
這是個7.1.6兼容玩法,能較好地兼容三種格式
9.1.4擺法,這是X8500H的亮點,當然增高揚聲器都可以換成置頂揚聲器
X8500H 15.1聲道全兼容玩法,這是玩X8500H的重點
15.1聲道揚聲器輸出/前級輸出的要點就在這裡,可最大程度兼容杜比全景聲、DTS:X、Auro-3D
——關於前置增寬——
還有特別說一下的是前置增寬
在以前,前置增寬都是虛擬出來的補償手段,以補足地面7.1聲道關於縱向環繞的跨度過長
當時天龍的是Audyssey DSX處理前置增寬或增高,而這都是大家常說的「上混」模式,它始終不如原生聲道支持那麼好、那麼連貫
這種Audyssey DSX技術在X7200W還有,但是從X6400H開始就取消了
X8500H自然不會留下Audyssey DSX,因為X8500H最新芯片支持更高的沉浸環繞聲格式,何必要上混?
所以這裡要指明的是,X8500H的前置增寬,是基於聲音對象的真實聲道
在實際試聽中,小編靠近左前置增寬,然後兩耳分別對應左前置和左側環繞,確實聽出來那種基於對象而運算的軌跡,而不是上混的那種黏連,
上混而黏連的聲音,相對於以往沒有13.1聲道的時代,有這個功能其實也不錯,但若是對比杜比全景聲/DTS:X那種運動對象的聲道,
就會覺得上混的聲音其實聲場透明度會下降一些,同時銜接起來不如真實的地面9.1聲道來的定位清晰、結像密實
所以這個前置增寬,大家不要與上個時代上混出來的前置增寬所混淆了,X8500H前置增寬的進步意義大多了
——奧德賽APP校正流程——
關於X8500H的校正流程,各位可移步到這裡看看
避免文章過長,小編把校正流程獨立先發一篇,也就是前幾天各位看到的:
Audyssey(奧德賽)MultEQ Editor APP 圖文使用分享

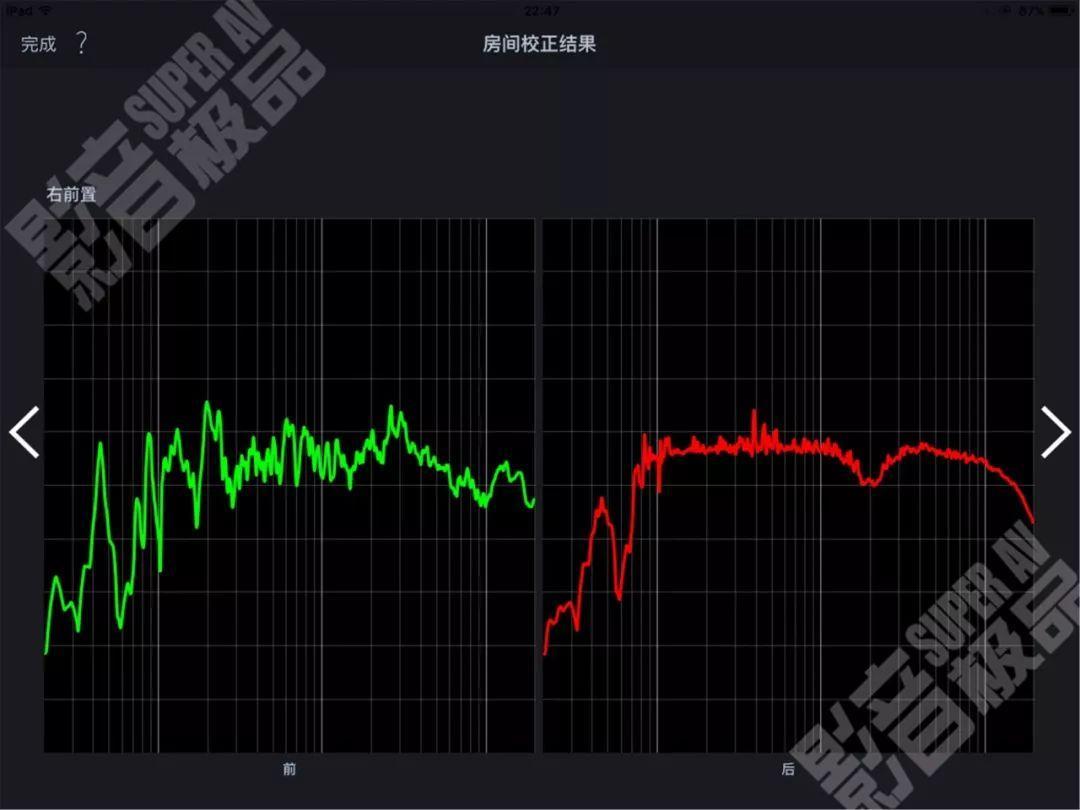

關於X8500H的聲音塑造之豐富,很大程度上奧德賽APP幫了不少的忙,
校正曲線可編輯、校正頻段可選擇、每個揚聲器的MultEQ可獨立關閉、多曲線保存…等等眾多增強功能,着實讓X8500H強上加強
關於實際使用方面,小編主要想介紹的奧德賽APP就在上方鏈接了
其實玩轉X8500H,只需要一台手機就可以了,還有天龍APP(主要為了代替遙控)和HEOS APP(讓X8500H輕鬆實現各種音樂播放),也是非常方便和好用,但在本文中就不詳細展開了,再展開就過長了。
——主觀聽感——

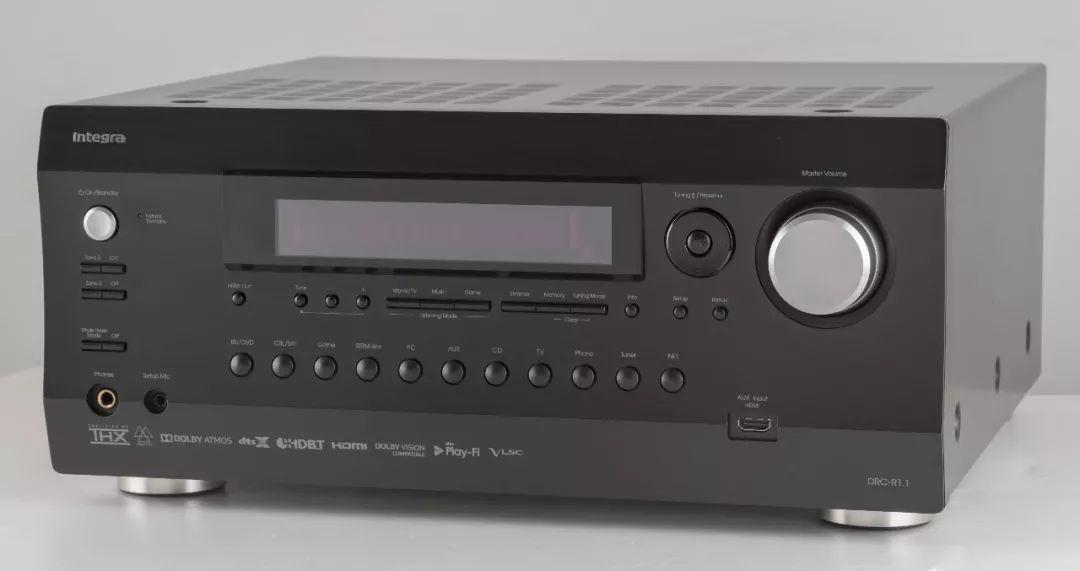

在主觀試聽對比的時候,小編拿來天龍的X6400H之外,還有來自Integra的新旗艦前級DRC-R1.1
用X6400H來比較,雖然它與X8500H定位差距明顯,但X6400H也算是最近一代的機型,拿來比較一下與X8500H的差距,倒是可以的
順便解決一個問題:如果我只能搞7.1.4(或者已經埋牆鋪好了7.1.4),即使你用不上X8500H的13.1聲道,那麼X8500H除了聲道數以外的音質表現,是否能讓你有再升級的需求
引入Integra的新旗艦前級DRC-R1.1對比,原因很簡單:剛好送測,
不過也正好拿來對比一下,X8500H到底是否有跨越性的進步
三台機前前後後聽了差不多一個月,不時拿來切換對比,
故小編的試聽時間很長,並且不僅僅是快速對比一些經典測試片段,
連最新的電影,都會一整部或者大半部都用對比的機型看完,從最漫長最細膩的地方,總結出他們的差異,
這樣最貼近發燒友們平時的應用場景——長時間觀看,而不是為了對比而對比
三台機比較的時候,大多數情況全使用7.2聲道,但X8500H與X6400H比較時,X8500H為9.2聲道(均接入同一款後級放大器)
——聲底風格——
在與X6400H對比以及DRC-R1.1側面對比中,發現X8500H聲底還是天龍的聲底,還是天龍粉所喜愛的動態強烈的風格,不用擔心
但是,在整個聲底/風格感受中,X8500H無疑是透露出很多比X6400H強很多的質感與細膩細節
雖說聲底還是天龍聲底,但是整體之進步可以說是質變
——高頻——
對比X6400H的話,是X6400H的高頻有大開大合的感覺,不過這種大開大合,在細節表現上卻不能與X8500H相比
X8500H在維持天龍式勁爆高頻的前提下,更加細膩了,而X8500H的細膩不僅是高頻
X6400H的高頻細節與X8500H一樣多,但是境界有差別,
X6400H高頻細節明顯,不對比的話,是覺得X6400H依然相當不錯,但是與X8500H相比的話,X6400H的高頻細節顯得有點刻意,
而X8500H的細節,是精準且有條不紊的發於聲場之中,一樣的清晰易捕捉,但是明顯細節精細、有質感很多
——中頻——
中頻的話,有不少部分是對比人聲表現的
大家也知道,現在的天龍,人聲不是它的強處,在激烈打鬥中,人聲就算是大聲喊,相比於其他日系機型,聽起來會吃力一些,也就是說對白於聲場中不能凸顯,其實X6400H已然比X7200W進步了,但是還是會有一些這種感覺
但是X8500H,就好了不少。如果和DRC-R1.1對比的話,就會發現X8500H還是天龍那種人聲相對不明顯的感受(因為這是DRC-R1.1的強處啊)
不過X8500H的人聲處理,已經好於X6400H很多,在激烈打鬥中,人聲風格沒變,相對於聲場中,還是較小的聲音(相對DRC-R1.1而言),但是其辨析度、吐字細節、嗓音細膩度、置於聲場的對比度,是進步了很多的
換句話來說就是,即使人聲比例還是天龍風格,但已經不是那種相對很難捕捉對話的感受了,這定然歸功於X8500H在整體聲場、定位、細膩、結像的所有進步,是整體聲音的質變讓X8500H的人聲也好了很多
當然如果你說人聲的厚度、密度,還是不及DRC-R1.1的(R1.1是比以前R1更強的機型),但是細膩程度、置於聲場的定位精確度,X8500H強於DRC-R1.1,是肯定的
其他中頻的表現,也如同人聲的結論那般,不過實際試聽的時候,除了人聲之外,小編都不會獨立拿出來談,因為那些屬於其他聲音的中頻,它不應該單單拿出中頻來講,而是用聲音來講,例如某些槍聲,就包含了中高頻/中低頻或者全頻,那麼就應該拿槍聲來講,不應該只是拿中頻來說,
——聲場——
首先要說明的是,聲場的大小,X6400H、DRC-R1.1、X8500H差異不大,沒有誰大誰一圈的感受
X6400H、DRC-R1.1的聲場是活躍而明顯的,這本來已經算是很滿意了,但與X8500H對比之下,前兩者的聲場之活躍,會顯得有點刻意,而X8500H的聲場,是大而自然、有條不紊
例如杜比風雨雷電測試片段當中,小鳥從左側飛起來然後環繞整個聲場到左前置的片段
X6400H、DRC-R1.1的小鳥拍翅軌跡,雖然也是非常清晰,聲場營造也大,但是你會感覺拍翅的聲音顯得有一種比較刻意的明顯,
但X8500H的拍翅聲,是隱於聲場之中,聲音細膩而不沖,結像更精準,是一種更高質量的聽音感受。
——背景純凈度——
背景純凈度/寧靜度,是X8500H最大亮點之一
但凡說起聲場,就不得不談背景聲的純凈度/寧靜度,在背景純凈度中,X8500H強於DRC-R1.1、X6400H不少,
人聲對話的時候,使用X8500H,尤其會感覺到背景更安靜,人聲厚實度雖不如DRC-R1.1,但X8500H的人聲是更凸顯的,有些電影旁白,更有躍出的感受
安靜的背景下,子彈殼掉地、人踩過草皮、一瞬間的敲鈴聲,也會感覺X8500H有更黑的背景,帶來了更強的聲音對比度
這漆黑的聲場背景,讓X8500H的表現可以說是高級了很多,確實對得起以8字命名的更高階機型
——細膩耐聽度——
其實剛才也有幾處談及了X8500H的細膩程度,X8500H的細膩,源自於更強用料處理、更新芯片等所帶來的進步
所以細膩程度的進步,相比於X6400H,是全頻細膩程度都強了很多
槍聲高頻的噴發,X8500H更細膩耐聽、刺激的追車片段,X8500H更細膩更有耐聽的感受、突然響起的各種恢弘配樂等等,都是X8500H處理得更為細膩,DRC-R1.1的細膩與X8500H各有千秋,互有勝負,這裡不詳細說明了,因為Integra的細膩也是優勢
——低頻——
天龍低頻的火爆與刺激,是天龍粉之所以成為天龍粉的核心原因之一
在與X6400H對比的情況下,X6400H也是更有大開大合的感覺,
不過兩者的低頻刺激、兇狠程度是差不多的,都是天龍的風格,包括下潛的速度、力度、能量感等等,都是類似的
但低頻控制的精妙之處,小編還是聽到了X8500H的強大,
在低頻的結實程度上,這種細膩的處理,還是X8500H佔優,坦克炮的堅固與鏗鏘有力,是X8500H比X6400H要來的更好
X8500H的低頻收放,能做到更加果敢,在多聲道音樂上,明顯差異就是X8500H的節拍更到位,從側面想說的就是,X8500H的音樂表現能力,確實是天龍的新高度
——插個題外話——
不過如果你是看電影為主(即便是多聲道音樂為主),加上喜歡天龍X8500H更強的音樂感,而並不是主攻兩聲道HiFi的話,X8500H是一個不錯的選擇
但如果你真的要從兩聲道音樂來考驗X8500H,明顯這有點難為它了,就算小編說它兩聲道怎樣怎樣,你也不會信,小編自己也不會信,
那麼,如果你真心喜歡天龍HiFi的感受,其實小編想說的是,聽X8500H都還沒有真正領略到屬於天龍的HiFi,還差不少距離呢,
如果你真喜歡天龍玩HiFi,那就推薦你小編在本年2月送測聽到的這套天龍HiFi套裝

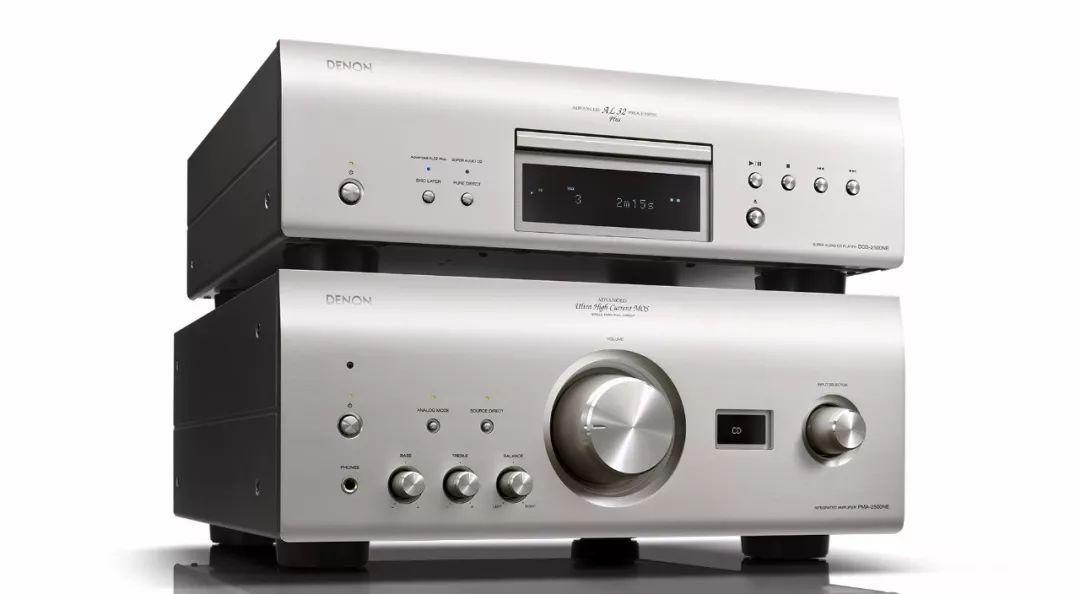

Denon PMA-2500NE和DCD-2500NE
這才是天龍HiFi的感受,如果你只聽過多聲道的天龍,不妨試聽這套,或許可刷新你對天龍音樂的感受
——精準度/結像——
剛才幾處提起結像與精準度,由於X8500H是全方位的提升,細膩、聲場、耐聽全都提升了,那麼帶來的結像能力的提升也會很明顯,
因為很多為了描述主觀聽感而拆分的元素,其實在很多環節上他們是融合的,X8500H的提升是整體的,果然是天龍最強影院機
——質感——
關於聲音的質感,X8500H強於X6400H是肯定的,這是X8500H的提升之亮點,不過X8500H和DRC-R1.1的質感各有千秋,
DRC-R1.1傾向於更清澈、直接、純粹,所以整體的聲音質感也很強,X8500H是更細膩、精細、線條更明確所帶來的感受。
——解析力——
幾乎可以一言蔽之了,細節盡顯且精細的X8500H,為三者中最強,沒什麼需要仔細交代的
——音樂感——
多聲道的音樂感表現,比X6400H更細膩耐聽的X8500H,無疑是跨越式的進步,比X6400H強是肯定的,
那清晰、細膩、收放自如的感受,在很多電影的背景音樂中,或者是多聲道音樂片段中,都能感受到X8500H在音樂感的進步
不過和DRC-R1.1相比的話,小編覺得還是DRC-R1.1在整體感受中更討好自己,DRC-R1.1在中頻於人聲中,更為純粹、中性、直接,所以嗓音的厚度、磁性與吶喊的力度,都是更強一些的。
但是X8500H在細膩度、安靜度等剛才所交代的進步之處中,則強於DRC-R1.1,所以小編覺得各有千秋
——總結——
X8500H之進步,可以說是天龍邁出了值得自豪的一步。
畢竟當今之市場,就算他們能造更強的機型,買賬的人只是極少數,所以為了照顧企業盈利與市場,以往有些縮減實在是不得已而為之
日系機型還能有這樣的的研發規模、產能,已經算是很了不起了,就算以前為了成本而妥協各類產品,也是屬於精心考量過的精品,物美價廉且耐用。
所以,在X8500H中我們看到天龍對用料與成本提出了更高的要求,以及最終聲音表現的跨越式進步,還是要給予表揚和褒獎的。
