内藏酒窖的7.1.4全景声独立私人影院

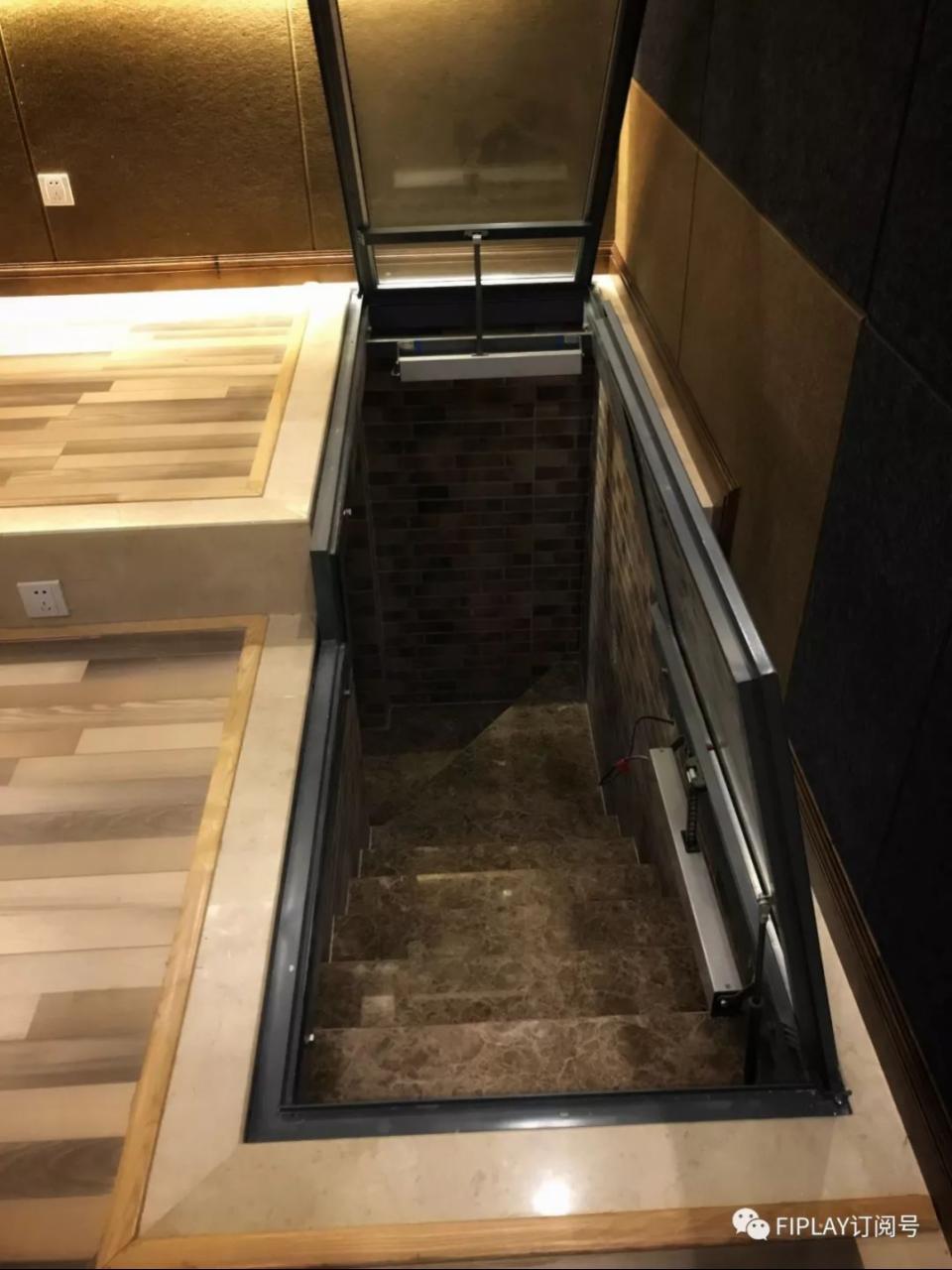

本次项目工程的地理位置位于重庆市北碚区龙湖紫云台别墅，而业主对影音要求可谓十分之高，并在别墅土建之初就要求根据声学标准设计出影视厅的空间尺寸，影音系统的选型也是经过业主多方了解后确定初步想法，由影音系统设计师进行具体规划设计，最终选择了丹拿 CI定制系列。按照最后统计，整个项目花费约为35万，且整个空间也不算十分之大，仅为22平方，但这个空间十分独立，同时内部更隐藏了向下延伸酒窖的复合功能。

所用器材列表信号源设备：

OPPO UDP-203

威动V10 Pro

视频设备：

奥图码UHD620 4K投影机

130 Focusview（焦点）0.4mm微孔透声幕

音频设备：

主箱：Dynaudio（丹拿）S4-W80×3只

环绕：Dynaudio（丹拿）IW17×4只

顶置：Dynaudio（丹拿）IW17×4只

超低音：SYZYGY（速擎）SLF870×1只

前级解码器：

Anthem（圣歌）AVM 60 11声道前级解码器

后级功率放大器：

雅马哈MX-A5000 11声道后级放大器

卡拉OK系统;

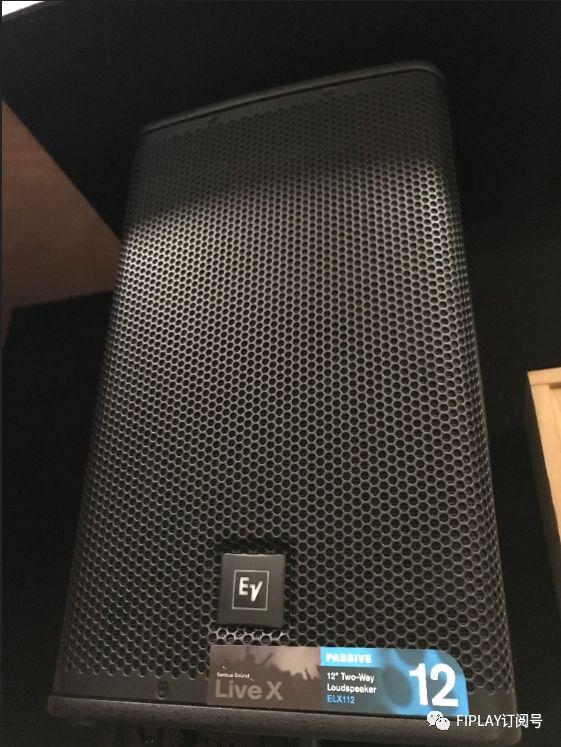

美国EV ELX112单12英寸全频扬声器、台湾音王点歌机

智能中控：

Control4 HC-250中控主机

线材;

美国怪兽音频线、德国蟒蛇HDMI线

其他设备：

XINDAK 8路滤波电源

构建过程、声学和光学处理及特别设计

影音室的构建从业主土建基础开始便以深入设计。整间影院的空间尺寸由影音设计师通过专业计算软件计算后，在原装修方案上进行了改进后确定结构空间。影视空间设计过程中主要考虑了以下几个因素： 1、空间尺寸对观影需求的满足。2、空间尺寸对低频、驻波等声学表现的影响。3、空间比例是否合理。

因此，在视听室设计的过程中，设计师除了考虑到空间布局、设备点位、器材使用效果等因素外，还结合了专业的声学计算软件，在原有的土建设计方案下，计算取得了最佳的尺寸比例，最终获得了最佳声学表现的空间尺寸。

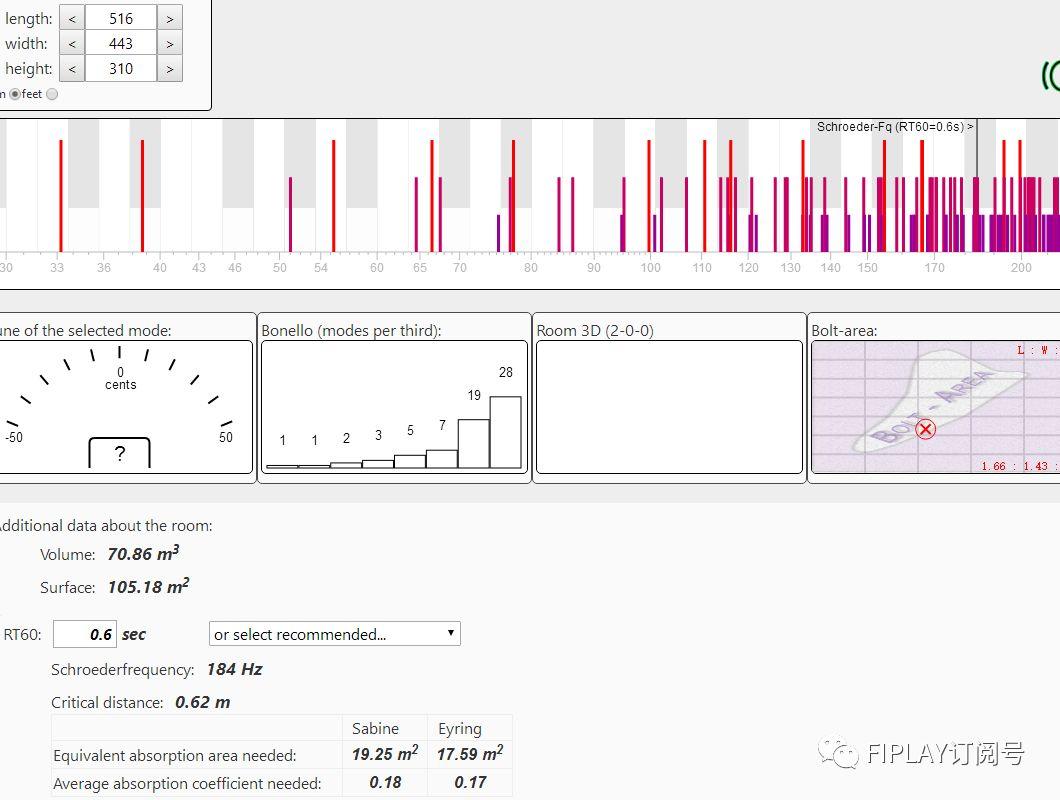

最终比例及低频表现图

设计后的空间比例在波尔围线推荐的房间最佳比例范围内。在经过设计后的空间比例条件下，低频的曲线接近于最佳的“Good”值。从一开始便保证了整个影院声学构建中重中之重的低频效果。

在做好基础的空间尺寸设计后，为了保证影视厅的声学效果，设计师在空间声学设计时精确演算了房间的声学反射点、驻波点、独立电路设计等因素。并通过合理的扩散、吸音声学材料的选择、搭配、定位，以最佳听音位为设计基点进行了声学方案的设计和施工。

音频系统为保证最佳的声音表现，在扬声器配置上采用了7.1.4全景声声道的环绕声方案，在视听室的配置上，整个视听室所配置的全景声系统，主要是来自丹麦的大名鼎鼎的世界上少数自主研发扬声器单元核心组件的Dynaudio（丹拿）。影院方案选用了Dynaudio（丹拿）定制安装系列扬声器，在主声道上使用全新定制安装系列S4-W80，全部环绕声道均使用了经典款IW 17。Dynaudio（丹拿）扬声器一贯以准确而无音染、清晰细致、不压缩动态范围，为人称道。自1985年起，就采用自主研发的硅酸镁聚合物（MSP）材料的丹拿单元，其高刚性和出色的阻尼特性能使低音单元呈现出更有力量、更精准和更具控制力的低音表现。极其纯净、清澈的织带精密涂层的织物软球顶高音单元，音染最小且最大限度保证声音真实、细腻、丝丝入扣。

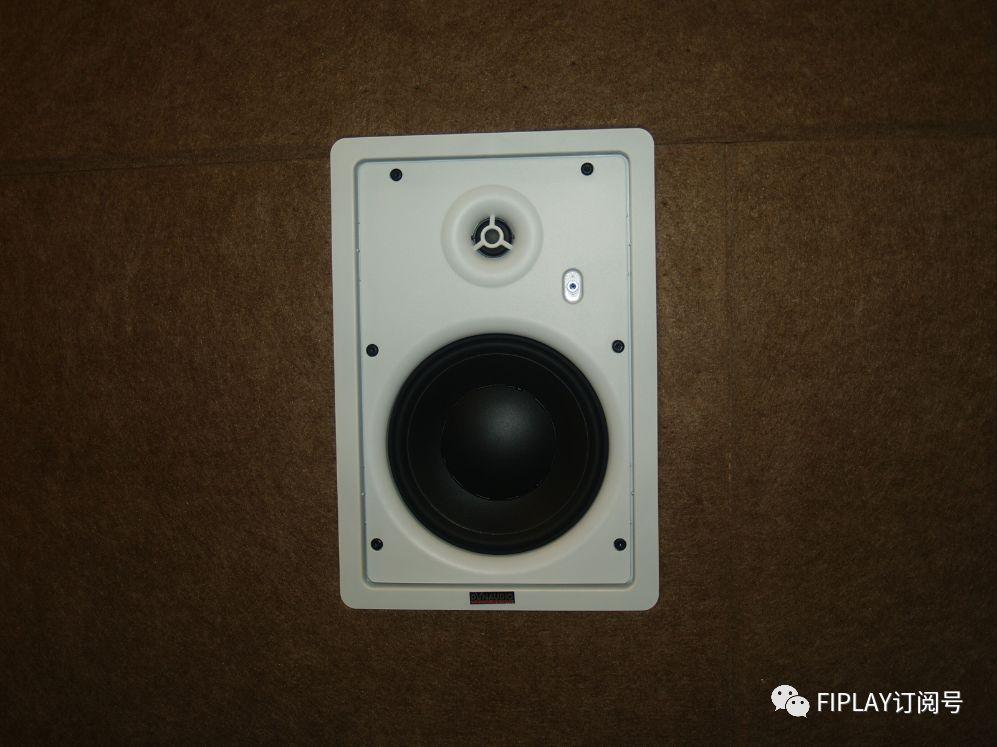

墙面环绕丹拿 IW17

在低音部分配合Dynaudio（丹拿）的优质声音表现，选用了科技感爆棚的美国超低音品牌SYGYZY SLF870，高强度、低重量的碳纤维材质单元与为人称道的BASH™ 超大功率组合，使得整间影院低音效果极为出色，完美还原影片导演希望达到的震撼音效。动态凌厉，摧枯拉朽般的驱动力，表现令所有人动容。

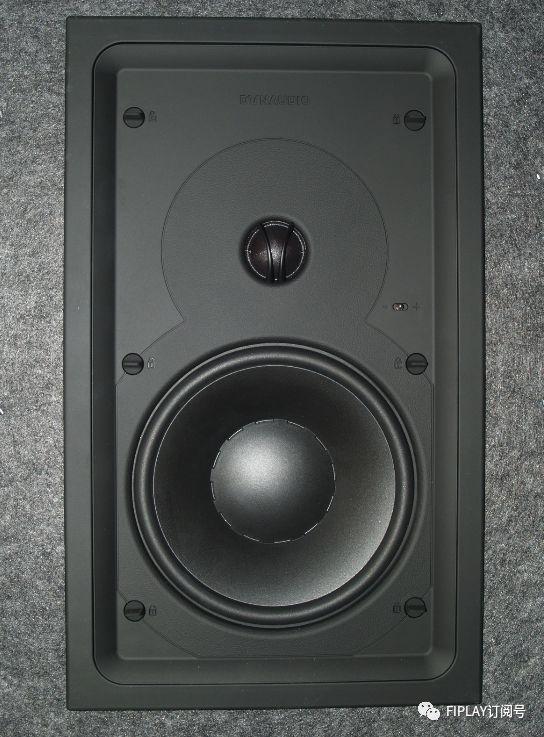

主箱丹拿 S4-W80

系统调试与设计者心得

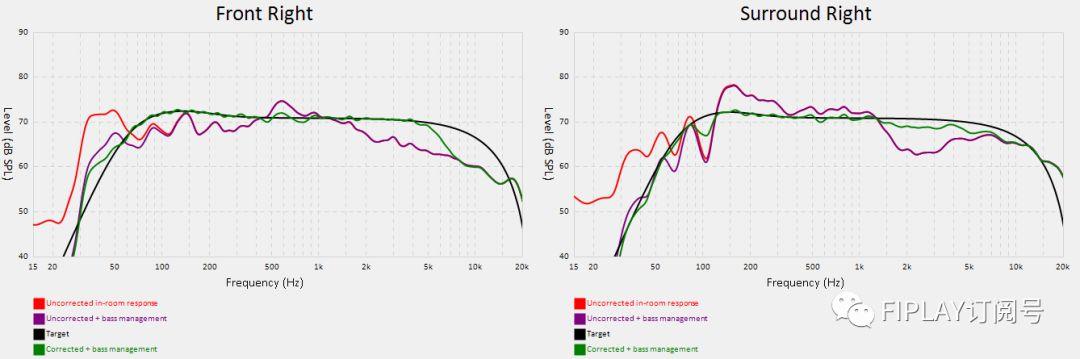

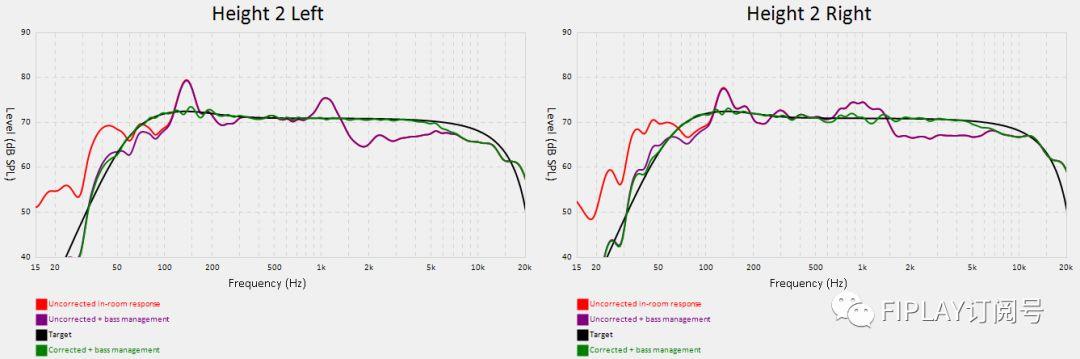

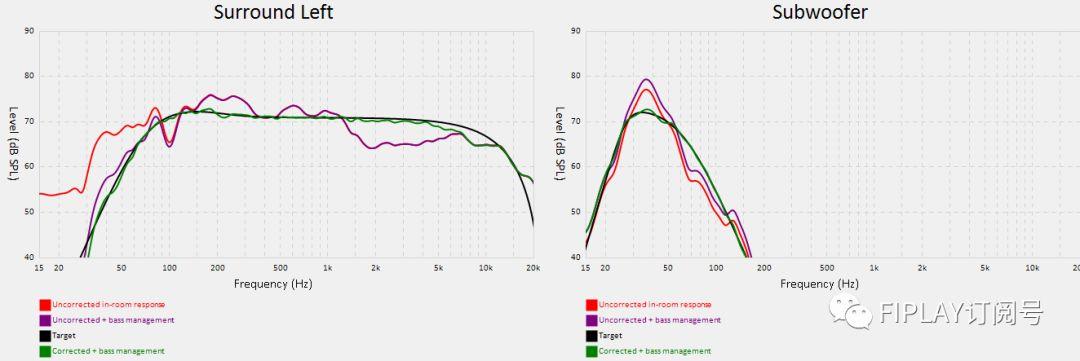

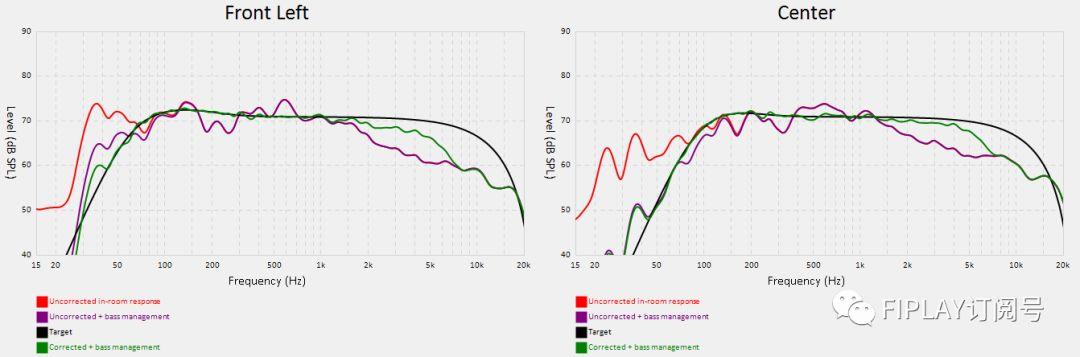

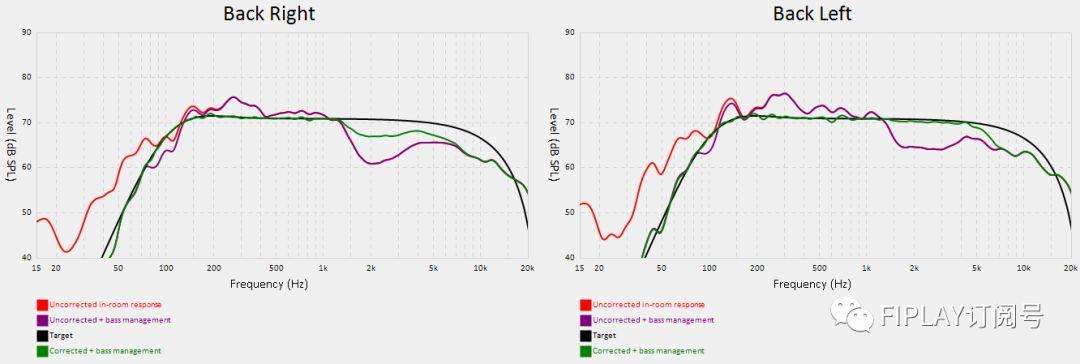

在影院的调试过程中，为保证房间内的声音均匀平滑在影音室中的选取了五个点位分别进行数据采集（红色曲线为原始频响曲线；调试后的曲线为黑色；理想的曲线为绿色）。经过连续两天的反复调教后，该影院系统状态达到最佳。选用Dolby Atmos（杜比全景声）第四版测试碟《Audiosphere（Atmos）》进行测试时，视听室内声场表现为半球形的聆听感，声音曲线连贯性优异；不同声道衔接平顺无间断，没有出现声音的断节点。影片的场景和人声的表现解析度清晰、相位准确，枪战、科幻等动作大片声音饱满、动态范围宽松；在音乐的表现力上，交响乐、摇滚乐等音乐片段的表现声场还原真实。

房间选用了Anthem（圣歌）AVM 60前级解码器与雅马哈MX-A5000后级功率放大器的搭配组合。功能强大的声场校正系统以及高清音频解码功能在调试中起到了非常关键的作用。设备的链接选用德国蟒蛇的高品质HDMI以及美国怪兽音频线材。此外，为了让来访的观众可以高效地感受到这套影院系统的魅力，整套系统一共配置了OPPO蓝光播放机203威动流媒体播放器，同时支持外接移动存储设备接入。

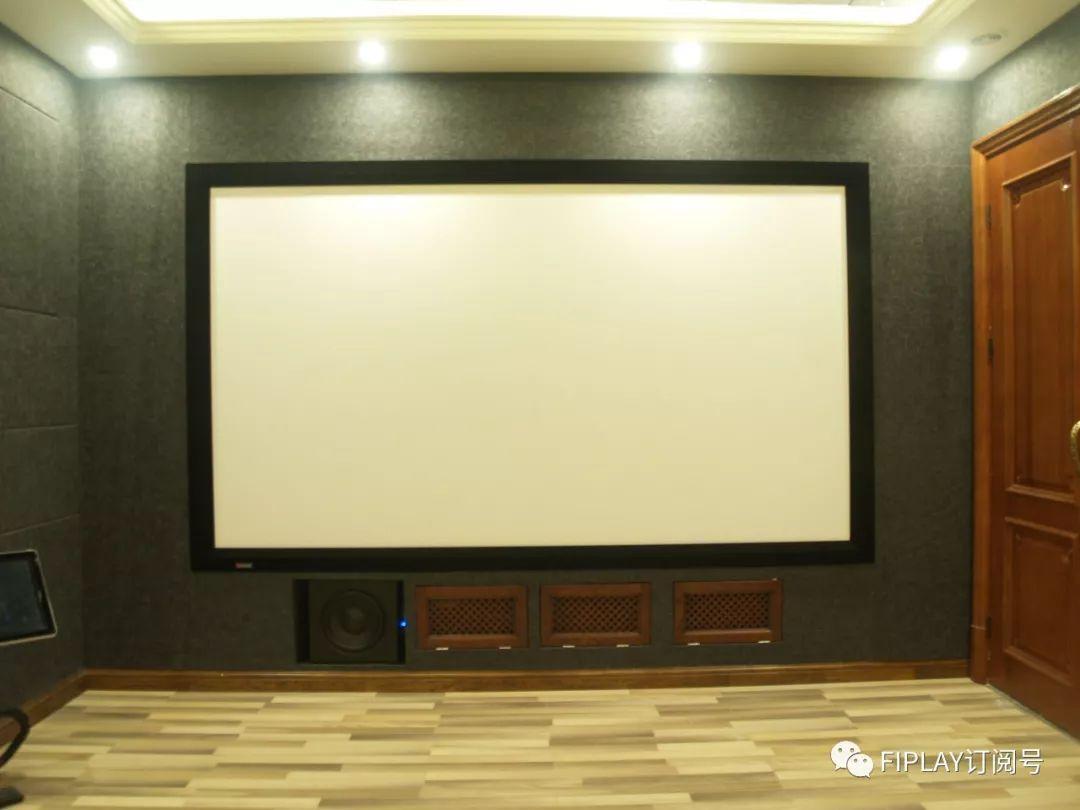

整体风格与效果

为了兼顾声学处理的专业性与室内设计的艺术性。在影院装饰设计上，装修风格采用现代简约风格，舒适的双排皮质座椅，意在打造一个雅致舒适，融合高端视、音频、智能科技，声学规划，人体工学等于一体的高档私人视听空间。而为了营造出最优质的视听声学环境，视听室内的装饰设计融合了专业的声学处理技术，极为复杂的“声学处理层”等声学材料尽可能多的隐藏于墙壁的装饰材料中，保证与装修设计一体化。房间的灯光布置配合屋内色调，保证了简约的设计风格，星空穹顶的设计使得装饰用料和色调搭配上显得相当精致。

在设计的前期，业主就着重的表达了他喜欢看电影，以及女业主偏向于喜欢唱K的情况，因此考虑到影院系统和KTV系统在同一空间，对声学设计采取了部分妥协。在原始空间下，影视厅的混响时间在70m³的实际空间里达到了近0.8s，通过声学吸音材料和扩散材料的组合，最终使得空间混响时间达到了0.5S（影视厅家具未入场的情况下），整个声学的设计综合偏向了影院系统的表现。
